    电磁控制阀6通径
    这种电磁方向控制阀用来引导和停止液压系统中任何部位流动。它的最初功能是确定工作液压缸中液流的方向或者控制液压马达的旋转方向。
    油口连接是在安装阀的底板或集成块上进行的,阀上装有动铁式湿式电磁铁,是从标准型DG4V-35-60系列派生的。
    该阀的特点是有EN490标识,到阀的电气连接通常采用不同的插接器能到电磁铁。电磁铁只有直流电流品种有货。
    专门设计用于高压力的油箱管路,油箱管路可以承受压力达210bar(3000psi)。完全取代DG4V-3用于高压力油箱管路的应用场合。
    满足关键OEM的技术规格,涉及温度、振动、热量升/降、碰撞试验、浸水(高温冲击和密封)、盐雾和绝缘强度试验。
    由于新型线圈设计耐高温冲击和碰撞,包线圈的框架证高强度并且通话框架无附加应力膨胀/收缩。
    带有的内置脉冲抑制器/二极管,保护PLC或电路板避免电磁力返回。
    性能数据:
    特征
    压力限制:P,A和B口T口 350bar(5000psi)210bar(3000psi)
    流量额定值 见性能数据
    暂截率 连续:ED=100%
    保持类型:ISO 4400线圈带配好的插头SP1-单6.3mm扁插头SP2-双6.3mm扁插头线圈绕组导线(线圈类型KU)线圈封装 IEC 144等级IP67(取决于插头)IEC760 IEC760 等级H 等级H 等级F
    允许电压波动:最大 最小 参考温度限制,90%额定值
    100%额定电压时,在以下条件从施加/去除电压到“2C”型阀芯全位移测得的典型响应时间:流量P-A,B-T压力 直流(=)通电 直流(=)断电 20l/min(5.3USgpm)175bar(2537 psi)60ms 40ms
    型号编码:
    编号/说明 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
    DG4V 3S ** *(L) (**) (V) M *** ** ** *7 *7 60 EN490 P**-A**-B**-T**
    1 方向控制阀门DG4V-底板安装:电磁铁控制,压力额定值,350bar(5000psi)用于油口A,B和P
    2 先导阀35-标准性能达到40l/min(10.5USgpm)当350bar(5000 psi)时
    3 阀芯型式0-开式中位(全部油口)2-闭式中位(全部油口)6-闭式中位(P口关闭)A和B到T7-开式中位(P到A和B)T关闭8-旁通中位(P到T)过渡拉开22-闭式中位(二通)33-闭式中位,A和B到T34-闭式中位,A和B到T 52-闭式中位(全部油口)差动朝工作油口A 56-A和B到T,P封堵,由电磁铁A差动 66-闭式中位(P封堵)A和B到T 521-闭式中位(全部油口)差动朝工作油口B 561-A和B到T,P封堵,由于电磁铁B差动
    4 阀芯/弹簧配置 A-弹簧偏执 ,端对端 AL-与“A”相同,端对中位 BL-与“B”相同,但左手配置 C-弹簧对中 F弹簧偏置,切换到中位 FL-与“F”相同,但左手配置
    5 手动操作选项 无符号-仅在电磁铁端的普通手动操作器 H-电磁铁端的防水手动操作器 H2-两端的防水手动操作器 Y-电磁铁端的标准手动操作器 Y-电磁铁端的锁销手动操作器(包括“H”特性密封) 单磁铁阀的无电磁铁端无手动操作器
    6 电磁铁通电标识 V-电磁铁“A”在油口“A”端/或电磁铁“B”在油口在“B”端,与阀芯形式无关。对于美国ANSIB93.9标准可省略:要求电磁铁“A”通电时P通A和或电磁铁“B”通电时P通B,与电磁铁位置无关。
    7 标记符号 M-电气选项和特性
    8 线圈型式 U-ISO 4400(DIN 43650)安装座 U1-ISO 4400(DIN 43650)安装座 带插头 U6-ISO 4400(DIN 43650)安装座 带插头和灯 KU-顶部出口飞线 SP1-单6.3mm(0.25 in)扁插头,符合IEC 760(NFPA,SAE J858a,类型1A)(内部接地)SP2-双6.3mm(0.25 in)扁插头,符合IEC 760(NFPA,SAE J858a,类型1A)插座要同用户服务提供提供
    9 顶部出口插头(仅KU型)无插头,省略 P1-Packard Weatherpak 插头(阳)P6-Deutsch Connector(阳) P7-Packard Weatherpak 管脚(阳)P12-Packard Weatherpak插头(阳)
    10 脉冲抑制器/阴尼器不装,省略 D2-封装的二极管,面朝固定螺母时电压在右+电压在左。
    11 线圈额定值 G-12VDC H-24DVC
    12 油口“T”额定值 7-210bar(3000 psi)
    13 设计号 会改变,对于设计号60至69,安装尺寸保持不变
    14 特殊品种 标准性能品种的油箱口压力额定值210bar(3000 psi)。带外部框架的电磁铁用于发送热稳定性,改善密封性能。
    15 油口节流器老堵头 如果没有装节流器堵头,省略。关于堵头的节流口规格和如何在型号编法中确定的细节。

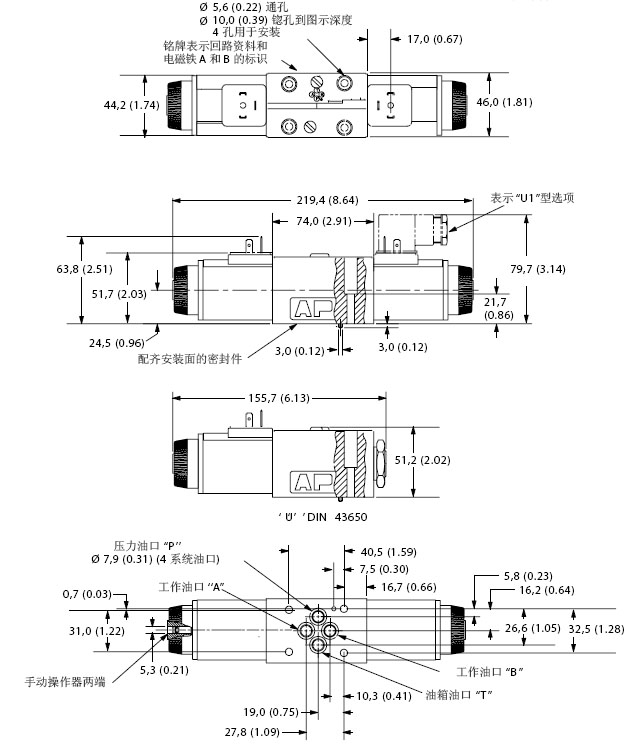

    安装尺寸:
