    叠加阀6通径
    威格士SystemStak TM叠加阀组成的紧凑的液压系统,叠加阀被叠加在方向阀和标准安装接口之间,紧凑 的设计通过省去了外部油管改善了系统的响应,因此消除了产生噪声和导致泄漏的共振声。这些阀的设 计是很好的证明,并且提供了机会去实现很小的控制组件,特别是当阀用有多工位集成块的场合。
    三种安装表面有货,用于连接方向阀,在威格士SystemStak叠加阀的型号中代号“5”“5N”,或“5P” ,代号“S”接口符合威格士DG4S4方向阀和其他符号ISO4401-05,NFPA-D05,ANSI/B93,7M规格D05或 CETOP-5标准油口的方向阀。代号“SN”和“5P”NFPA-D05接口符合方向阀。
    每一种叠加阀能够配置成特殊的功能组合,满足系统的要求。
    性能特征:
    编号/说明 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
    DGMC (2) 5* * * * * (E) (B) (A) * * (E) (RC) (*) 30
    1 阀功能 集成块或底板安装的溢流阀
    2 阀类型 2-成对溢流 空白-单溢流
    3 接口 5-ISO4401-AC-05-4-A,CETOPRP35H ANSI/NF PA DO5 5N-NFPA D05(改变A)5P-NFPA DO5(改变B)
    4 起作用的油口 A-“A”工作油口(单个、成对或交叉型)B=“B”工作油口(仅单个型)
    5 泄油进入的油口 A-“A”工作油口 B-“B”工作油口(仅交叉型)T-回油口(单个或成对型)
    6 压力范围 A-4至50bar (60至725 psi) B-4至1000bar (60至1450 psi) F-4至200bar (60至2900 psi) G-4至315bar (60至4500 psi)
    7 调整装置 H- 旋钮调整器 K-带锁的千分尺旋钮 W-带锁紧螺母的螺杆
    8

    外部泄油 E-外泄 内泄型省略

    9 P油口起作用在 B-“B”工作油口(成对或交叉型)单个型省略
    10 泄油进入的油口 A-“A”工作油口(仅交叉型)T-回油口(仅成对型)
    11 压力范围 单个型省略 A-4至50bar(60至725 psi) B-4至100bar(60至1450 psi) F-4至200bar(60至2900 psi) G-4至315bar(60至4500 psi)
    12 调整装置 H-旋钮调整器 K-带锁的千分尺旋钮 W-带锁紧螺母的螺杆
    13 外部泄油 E-外泄和位置(8)相同单个溢流型,省略
    14 远程控制口 RC-远程控制口交叉型不适应
    15 压力表口和螺纹型式 压力表口仅对P-T型 可选的远程控制(RC)口和外泄(E)口适用。交叉型省略 B-G1/8(1/8 BSPF) S-SAE-4O-形圆凸台油口(0.4375-20UNF-2B螺纹)
    16 设计号-30系列 会改变,设计号30至39,安装尺寸不变

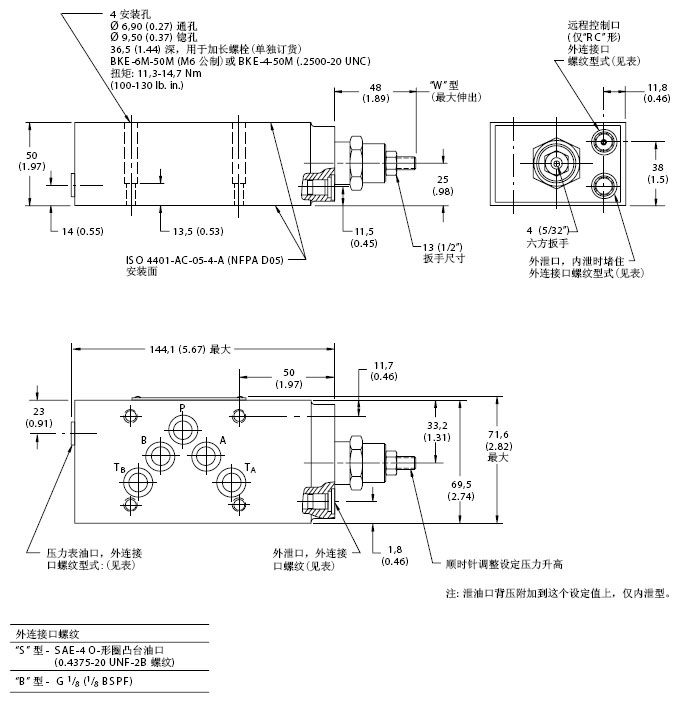

    安装尺寸:
