    叠加阀6通径
    通过叠加安装液系统十分紧凑
    改善了系统响应
    消除了系统共振
    通过采用高强度零件,有良好的可靠性
    插装式设计允许不从叠加阀组上拆阀就能维修
    无阀间管路消除了泄露,降低安装成本
    选择两种控制比例,用于平衡的负载控制
    当和成对的液压缸一起使用时,通过把从负载较大的液压缸上负载移到负载较小的液压缸上,平衡阀将 协助负载平衡。当和开式中位的方向控制阀一起使用时,也能够提供差事控制。
    提供的两种控制比4:1和10:1,通常较低的控制比将在容量大和惯性负载大的系统中提供题解好的无能 无力控制和稳定性。较高的控制比用在控制马达中最好。
    高控制比改善了液压系统的效率,但是运动控制和稳定性会受损。
    性能特征:
    编号/说明 1 2 3 4 5 6 7 8 9 10 11 12 13
    DGMR 3 * * * * * (* * * * *) 5*
    1 阀功能 集成块或底板安装的平衡阀
    2 接口 3=ISO4401-0,NFPA D03
    3 作用的油口 A=在A平衡,由B控制 B=在B平衡,由A控制
    4 控制比较=4:1 2=10:1
    5 压力调整范围 F=62至210bar(900-3000 psi) G=186至345bar(2700-4800 psi)
    6 调整选项 W=带锁紧螺母的螺杆 C=螺杆带盖 H=手动旋钮
    7 自由流动开启压力 A=1.40bar(20 psi) B=0.28 bar (4 psi)
    8 作用的油口(仅成对型)
    9 控制比 选项同(4)
    10 压力调整范围选项同(5)
    11 调整选项 选项同(6)
    12 自由流动开启压力 选项同(7)
    13 设计号,50系列 会改变,设计号50至59,安装尺寸不变。

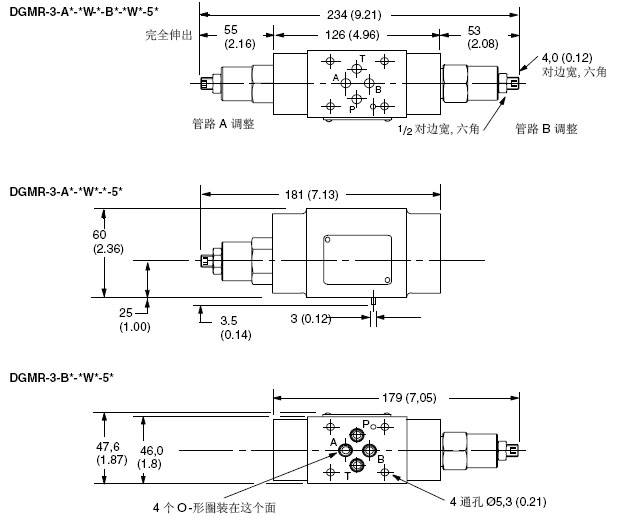

    安装尺寸:
