| 编号/说明 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |

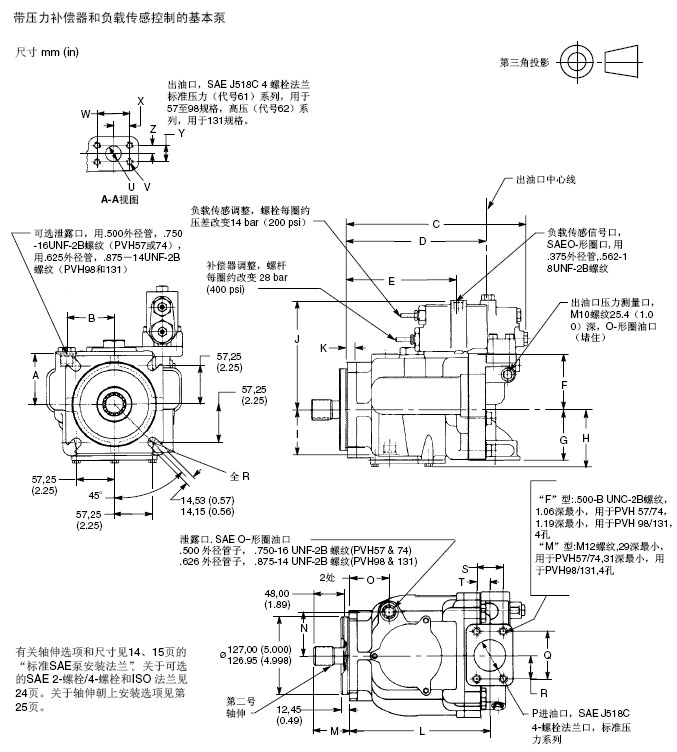

| PVH |
*** |
(SQI) |
* |
* |
(*) |
* |
** |
* |
10 |
** |
** |
(**) |
(**) |
** |
*** |
| 1 |
PVH泵系列 |
| 2 |
最大几何排量子力学57=57.4cm3/r(3.5in3/r) 74=73.7cm3/r(4.5in3/r) 98=98.3cm3/r(6.0in3/r) 131=131.1cm3/r(8.0in3/r) |
| 3 |
设计/应用 空白=用于行走用途的设计 QI=用于工业用途的低噪声设计 |
| 4 |
安装法兰，原动机端 C=SAE“C”4-螺栓型（SAE J744-127-4） M=ISO3019/2-125B4HW（仅用于PVH57和PVH74） |
| 5 |
轴转向，从原动机端看 R=顺时针 L=逆时针 |
| 6 |
空白=非通轴驱动（单联泵）A=通轴驱动泵、带SAE“C”2螺栓后法兰安装（SAE J744-101-2/4）B=通轴驱动泵、带SAE“A”2螺栓后法兰安装（SAE J744-127-2/4）C=通轴驱动泵、带SAE“A”2螺栓后法兰安装（SAE J744-127-2/4）S可调最大排量挡铁（仅非通轴驱动和非扭矩控制型） |
| 7 |
没油口F=SAE 4-螺栓法兰油口 M=SAE 4-4螺栓法兰油口带米制安装螺纹 |
| 8 |
轴伸型式，在原动机端 N=ISO 3019/2 带键短直轴 E32N 1=SAE“C” 带键直轴（J744-32-1）2=SAE“C”花键直轴14齿（J744-38-4）12/24径节 12=SAE"D" 花键直轴13齿 （J744-44-4）8/16径节 13=SAE"CC" 带键直轴（J744-38-1）16=SAE“D”带键直轴（J744-44-1） |
| 9 |
轴密封件，原动机短S=一道，单向 D=二道，又向 推荐用于串联组件（PVH**/PVH**）的第二泵及“湿安装”场合 |
| 10 |
泵设计号10（可能改变，对于设计号10-19，安装连接尺寸不变） |
| 11 |
压力补偿器 C=70-250bar(1015-3625 psi)(标准型) CM=40-130bar(580-1885 psi)(可选的QI型)IC=工业用控制，设定 250bar（290psi）压差 |
| 12 |
压力补偿器工厂设定值以10bar为单位 25=常规工厂设定值250bar（3625psi）用于CM型 |
| 13 |
附加控制功能空白=无控制功能V=负载传感，设定20bar（290psi）压差 T=扭矩限制器 VT=负载传感和扭矩限制器 |
| 14 |
扭矩限制器工厂设定值=客户想要的扭矩限制器设定值按10bar(145psi)例如：8=80bar(1160psi)18=180bar(2610psi) |
| 15 |
控制设计号31=C,CM,C**V,或IC控制13=C**T控制 14=C**VT控制 |
| 16 |
专用特征后缀027=复合2螺栓/4螺栓安装符合SAE"C"(除PVH131外)031=通轴驱动SAE"A'座盖 041=不带壳体到进油口溢流阀(用于升压回路)最高进口压力3.4bar(50psi)057=轴身朝上运行（垂直安装） |
