    减压阀
    “X”系列减压阀:这些减压阀保持出口压力在一个减压的等级上,不受进口压力在高于阀的庙宇压力以 上变化的影响。在压力低于阀的设定值下,阀也允许反向自由流动。
    选型参考:
    编号/说明 1 2 3 4 5 6 7 8 9
    (F3) R (C) S 06 B P 1 30
    1 特殊密封件 F3-用于矿物油和难燃液压油 空白-对于标准型号,省略
    2 阀型式 X-减压阀
    3 内部单向阀 C-反向自由流动单向阀
    4 连接口 G-集成块和底板安装 S-SAE直螺纹 T-NPTF螺纹*
    5

    大流量标记 H-大流量阀 规格 流量l/min(US gpm)03 114(30)06265(70) 10 530(140) 空白-对于“B”和“F”型号,省略

    6 阀规格 03-3/8“管或0.7500-16UNF-2B直螺纹(0.500管子)06-3/4”管或1.0625-12UN-2B直螺纹(0.750管子) 10-11/4“管或1.625-12UN-2B直螺纹(1.250管子)
    7 最高可调整压力 1-70-bar(1000 psi)2-140bar(2000 psi)3-210bar(3000 psi)* *10.3bar(150psi)压力降通过阀是最小推荐值,不适用于“B”流量能力。
    8 最大额定流量能力 B*-规格 流量l/min(US gpm)03 26.5(7)10 189(50) F-规格 流量l/min (US gpm)03 53(14)06 114(30)10284(75) 空白-对于“H”大流量型号省略*不适用于“3”最高调整压力
    9 设计号 会改变,对于设计号30至39,安装尺寸保持相同

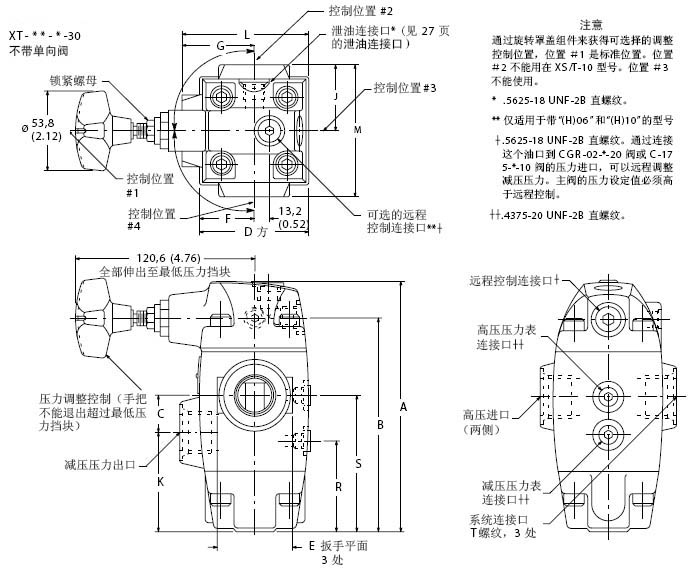

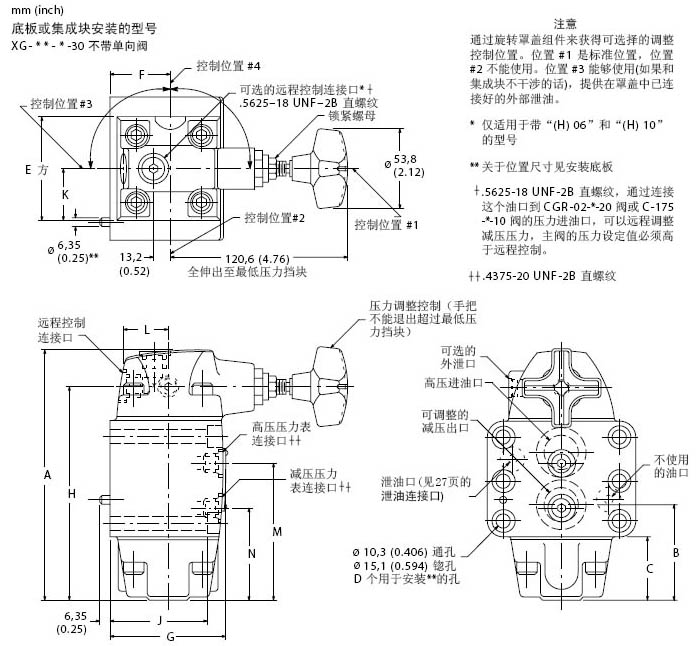

    安装尺寸:
    螺纹油口型号:
