    H010D台式卡盘
    1、定置式のシリンダと,防塵性を考慮してダストシールを追加装備した標準チャックを組み合わせています。
    2、掲載したもの以外にもほとんどの標準チャックが組み合わせられます。
    产品规格:
    形式番号 仕 様 H010D H024D H037D
    (6) (8) (6) (8) (6) (8)
    セレーションピッチ mm -- -- 1.5 1.5 1.5 1.5
    3 3 -- -- -- --
    爪のストローク
    (直径にて)
    mm 7 7 13 16 6.3 7.6
    最大最小把握径
    (外径)
    最大mm 165 210 165 210 165 210
    最小mm 20 18 20 22 24 15
    最高使用圧力 MPa 0.54 0.7 0.36 0.7 0.7 0.7
    把 握 力 kN 41.2 51.7 21.6 43.1 56.9 53.1
    ピストン面積 押側cm2 278.7 278.7 278.7 278.7 278.7 278.7
    引側cm2 267.7267.7 267.7267.7 267.7267.7
    ピストンストローク mm 15 20 18 22 15 18
    質 量 kg 38 48 36 47 38 49
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    取扱説明書 PDF
    注: ( )の形式は受注生産です。

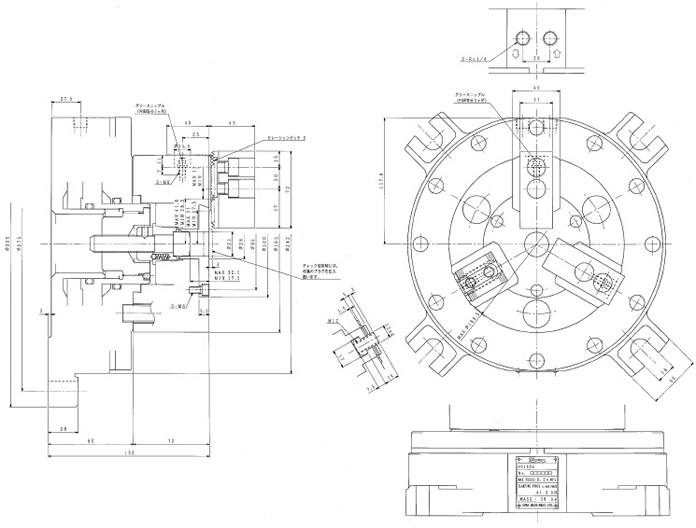

    尺寸图:
