  • 首页 > 日本丰和系列 > H012D轻形台式卡盘
    H012D轻形台式卡盘
    1、ボール盤、フライス盤などに使用する定置式のエアーチャックです。
    2、とくに防塵を考慮し、取付け面からの高さをできるだけ低くするように設計しています。
    产品规格:
    形式番号 仕 様 H012D
    4 6 8 (10)
    セレーションピッチ mm 1.5 1.5 1.5 1.5
    -- -- -- --
    爪のストローク
    (直径にて)
    mm 5.5 5.5 7 7
    最大最小把握径
    (外径)
    最大mm 110 165 210 254
    最小mm 8 36 38 38
    最高使用圧力 MPa 0.7 0.7 0.7 0.7
    把 握 力 kN 7.8 20.6 33.3 51.0
    ピストン面積 押側cm2 60.1 146.9 245.2 375.8
    引側cm2 57.7 140.5 236.7 360.6
    ピストンストローク mm 13 13 16.5 16.5
    質 量 kg 6 15 26 40
    イメージ図 PDF
    CADデータ DXF
    カタログ PDF
    取扱説明書 PDF
    注: ( )の形式は受注生産です。

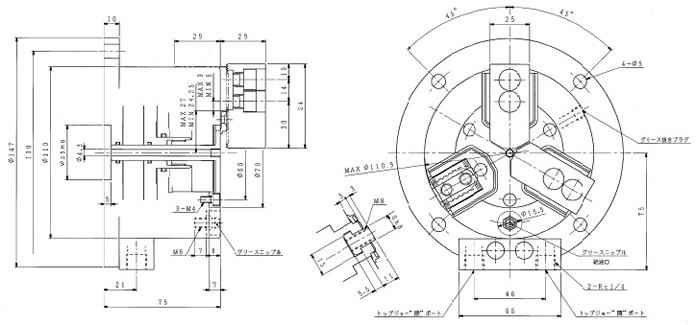

    尺寸图:
