同步夹具

1、爪行程长.
2、其摺动面均经过硬化及精密研磨,并直接润滑.
3、具有高夹持精度,防压效果特佳.

型号说明：

型号\规格	活塞面积cm²		爪行程(直径) mm	最大夹持能力 mm	最大夹持力 kgf	最高使用压力 kgf/cm²	重量kg
型号\规格	押侧	拉侧	爪行程(直径) mm	最大夹持能力 mm	最大夹持力 kgf	最高使用压力 kgf/cm²	重量kg
CP-20	28.27	25.13	20	150	2400	35	14.8
CP-30A	8.27	25.13	30	180	2650	35	24.1
CP-30	8.27	25.13	30	210	2650	35	25.9
CP-50	38.48	33.57	50	215	3450	35	45

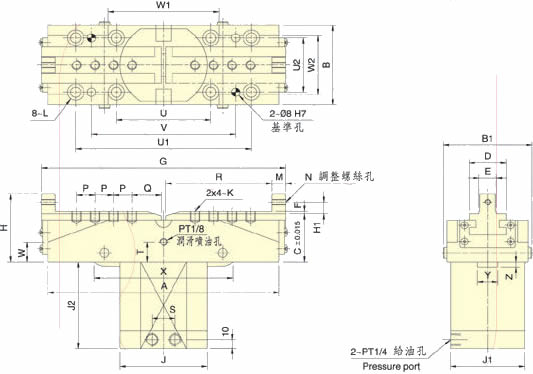

尺寸图：

型号\寸法	A	B	B1	C	D	E(H6)	F	G		H	H1	J	J1	J2	K	L
型号\寸法	A	B	B1	C	D	E(H6)	F	max.	min.	H	H1	J	J1	J2	K	L
CP-20	215	88	96	53	40	18	4	249	229	75	13	94	80	83.5	M10×1.5	M10
CP-30A	250	88	96	53	40	18	4	295	265	75	13	94	80	96	M10×1.5	M10
CP-30	280	88	96	53	40	22	4	327	297	75	13	94	80	96	M12×1.75	M10
CP-50	300	110	115	65	50	28	5	369	319	90	15	105	-	120	M12×1.75	M10

型号\寸法	M	N	P	Q	R	S	T	U	U1	U2	V	W	W1	W2	X	Y	Z
CP-20	12	M6×1	18	26	100	25	22	102	190	60	156	30	127	65	150	22	4
CP-30A	13.5	M6×1	20	32	116	25	22	102	190	60	156	22	120	65	156	22	6
CP-30	13.5	M6×1	20	48	132	25	22	102	190	60	156	23	110	65	156	22	6
CP-50	16	M8×1.25	21	49	140	30	32	105	230	85	195	22	140	85	190	40	21
