    首页 > 台湾佳贺 > 三爪中空立式夹头
    三爪中空立式夹头
    1、适合机床,铣床或切削中心机使用,有二爪及三爪两种形式. 2、VH-200型式所配对之卡盘规格及寸法与2H型式相同. 3、VH-300型式所配对之卡盘规格及寸法与3H型式相同.
    型号说明：
    型号\规格 活塞面积cm² 爪行程(直径)mm 最高使用压力
    kgf/cm²    		 重量kg
    押侧 拉侧
    VH-205 66.0 57.9 5.4 22 11.5
    VH-305 66.0 57.9 5.4 32 11.9
    VH-206 98.9 88.5 5.5 18 17.2
    VH-306 98.9 88.5 5.5 27 18.2
    VH-208 125.7 113.9 7.4 22 30.6
    VH-308 125.7 113.9 7.4 32 31.9
    VH-210 192.6 182.0 8.8 17 53
    VH-310 192.6 182.0 8.8 25 56.5

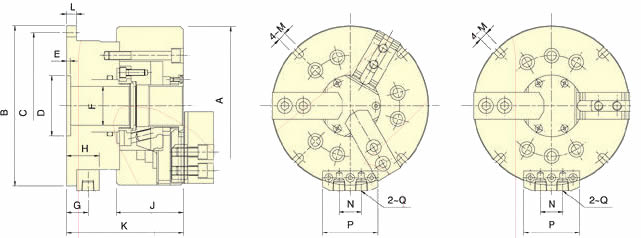

    尺寸图：
    型号\寸法 A B C D
    H8    		 E F G H J K L M N P Q
    VH-205 135 168 150 60 5 33 23 34 60 111 12 9 26 62 PT1/4
    VH-305 135 168 150 60 5 33 23 34 60 111 12 9 26 62 PT1/4
    VH-206 169 194 176 80 5 45 25 36 81 138 14 11 26 62 PT1/4
    VH-306 169 194 176 80 5 45 25 36 81 138 14 11 26 62 PT1/4
    VH-208 210 212 194 80 5 52 29 44 91 158 14 11 30 75 PT3/8
    VH-308 210 212 194 80 5 52 29 44 91 158 14 11 30 75 PT3/8
    VH-210 254 266 246 95 6 70 32 47 100 190 17 13 30 75 PT3/8
    VH-310 254 266 246 95   70 32 47 100 190 17 13 30 75 PT3/8
