    楔式液压卡盘
    K51楔式液压卡盘是三爪通孔铁体楔式液压卡盘,与P22系列回转油缸或P21系列回转气缸配套,用于普通车床、数控车床等夹持盘状工件。根据卡爪的结构形式分为梳状齿结构硬爪(K51A)、十字键结构软爪(K51B)和梳状齿结构软爪(K51C)三个系列。

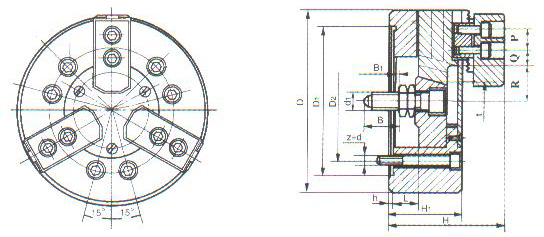

    型号说明:
    型号/规格 D D1 D2 d1 H1 H h p Q max Q min R max R min B B1 max B1 min z-d
    K51-160 130 110 M16 70 (113)117 4 20 16 6 38 33 30 1 -18 6-M10
    K51-200 165 130 M20 80 (131)133 4 24 25 8 44 38 34 0 -23 6-M12
    K51-250 210 160 M22 95 (155)153 5 28 31 10 57 50 37 2 -25 6-M14
    K51-320 270 200 M24 105 177 6 32 44 12 74 65 41 3 -27 6-M16
    K51-400 340 250 M24 115 (195)199 6 45 68 13 76 67 39 8 -26 6-M20
    K51-500 440 320 M30 125 219 7 50 92 12 95 85 60 12 -26 6-M20
    K51-630 560 400 M36 150 263 8 55 119 11 120 108 79 15 -30 6-M24
    规格表:
    型号/规格 D 楔心套行程 L max 爪行程 t (直径) 许用推拉力 kN 最大夹紧力 kN 极限转速 r/min 夹紧范围 撑紧范围 净重 kg
    K51-160 19 10 15 30 3000 10-160 25-160 12
    K51-200 23 12 25 50 2500 16-200 30-200 20
    K51-250 27 14 35 75 2000 35-250 50-250 34
    K51-320 30 16 48 100 1500 35(50)-320 50(65)-320 53
    K51-400 34 18 70 155 1000 35(65)-400 50(80)-400 83
    K51-500 38 20 110 245 700 40(105)-500 60(125)-500 134
    K51-630 45 24 150 334 500 50(140)-630 70(160)-630 -
    备注:
    表中()数值适用于K51B卡盘。
