  • 首页 > 固津机电 > 附逆止阀回转缸
    附逆止阀回转缸
    1、高速,注水型回转油压缸.可经由后端回转继手供给切削水。
    2、内建逆止阀自锁机构。
    3、泄油孔配管务必单独接会油压槽,以避免产生背压。
    型号说明:
    型号\规格 活塞面积cm² 行程mm 最高使用回转数
    r.p.m
    最高使用压力
    MPa kgf/cm²
    注水部最高使用
    压力MPa kgf/cm²
    GD² kg.m² 重量kg
    押侧 拉侧
    RL-75 42.6 37.1 15 6000 4.0(40) 3.5(35) 0.01 3.1
    RL-100 77.0 71.5 20 6000 4.0(40) 3.5(35) 0.04 4.6
    RL-125 121.2 113.1 25 6000 4.0(40) 3.5(35) 0.06 7.1
    RL-150 175.2 160.8 30 5500 4.0(40) 3.5(35) 0.10 9.7
    RL-200 314.1 290.4 35 5500 4.0(40) 3.5(35) 0.30 15.6

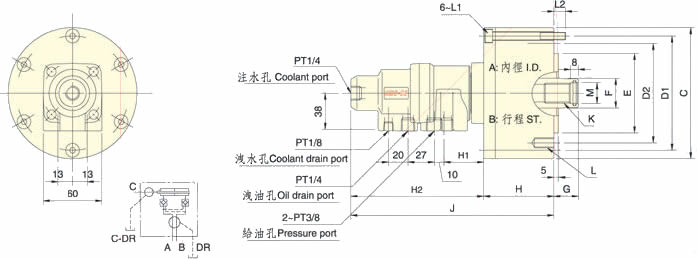

    尺寸图:
    型号\寸法 A B C D1 D2 E
    h7
    F G H H1 H2 J K L L1 L2 M
    H8
    max. min.
    RS-75 75 15 107 90 65 30 45 30 57 42 145 202 M20×35 6∼M8×16 M8×60 12 21
    RS-100 100 20 132 115 100 80 30 45 25 72 42 145 217 M20×35 6∼M10×20 M8×75 12 21
    RS-125 125 25 160 140 130 110 35 50 25 82 41 144 226 M24×45 6∼M12×20 M8×85 12 25
    RS-150 150 30 190 170 130 110 45 55 25 95 39 142 237 M30×45 12∼M12×24 M10×100 16 32
    RS-200 200 35 245 220 145 120 55 70 35 116 36 139 255 M36×60 12∼M16×30 M10×125 21 38
