    三爪高速中实液压卡盘
    K54楔式液压卡盘是三爪不通孔钢体楔式液压卡盘,其主要零件采用高强度合金结构钢,盘体三口等滑动面均经过科学的硬化处理,整体经过严格的平衡控制,具有高耐磨性、高转速等特点,适用于全机能数控车床等高速数控机床。

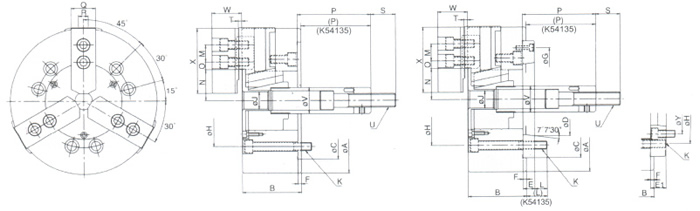

    型号说明:
    型号/规格 主轴头号 A B C(h6) D E E1 F G H J K L M L
    K54-135 A24 135 55 80 63.513 - - 7 - 100 - 3-M8×1.25P 14 14 30.4
    K54-165 A25 165 74 140 82.563 15 - 5 116 104.8 21 6-M10×1.5P 14 20 37.8
    K54-210 A26(A25) 210 85 170 106.375 17 23 5 150 133.4 25 6-M12×1.75P 18 25 46.3
    K54-254 A28(A26) 254 89 220 139.719 18 28 5 190 171.4 34 6-M16×2P 25 30 51.4
    K54-304 A28 304 106 220 139.719 18 - 6 190 171.4 34 6-M16×2P 25 30 60.7
    K54-381 A211 381 114 300 196.869 22 - 6 260 235 - 6-M20×2.5P 33 43 77.5
    规格表:
    型号/规格 N O O P P Q R S T U V W X Y 柱塞行程 爪行程[直径]
    K54-135 27.2 17 7 9 -6 25 10 35 2 M12×1.75P 28 31 62 - 15 6.4
    K54-165 33.25 18 7.5 101.5 81.5 31 12 36 4 M16×2P 34 39 73 - 20 8.5
    K54-210 41.9 22.5 9 127 106 35 14 36 5 M20×2.5P 38 42 95 104.8 21 8.8
    K54-254 47 37.5 10.5 158 133 40 16 36 5 M20×2.5P 45 46 110 133.4 25 8.8
    K54-304 55.45 47 11 163 133 50 18 36 5 M20×2.5P 50 54 130 - 30 10.5
    K54-381 69.5 50.25 23.25 104 69 62 25.5 55 2 M30×3.5P 60 63 165 - 35 16
    型号/规格 最高回转速 最大拉力 最大静夹挂力 最大设定油压压力 净重 搭配 夹持范围
    K54-135 5500 800 (7.8) 2450 (24) 22 (2.2) 6 P2280 φ8~φ110
    K54-165 5000 1730 (17) 5200 (51) 27 (2.6) 11.4 P22100 φ18~φ165
    K54-210 4600 2440 (24) 7440 (73) 25 (2.5) 21.9 P22125
    P24125
    φ12~φ210
    K54-254 4000 2850 (28) 10810 (106) 29 (2.8) 33.4 P22160
    P24160
    φ16~φ254
    K54-304 3200 4080 (40) 15500 (152) 29 (2.8) 58.5 P22160
    P24160
    φ18~φ304
    K54-381 2800 8260 (81) 25290 (248) 32.5 (3.2) 100.6 P22200 φ68~φ381
