    楔式通孔液压卡盘
    K52楔式液压卡盘是三爪通孔铁体楔式液压卡盘,具有转速适中,夹紧力损失、盘体悬伸短、重量轻等特点,与P23系列回转速油缸或P21系列回转气缸配套使用,用于普通车床、数控车床等夹持棒状工件。

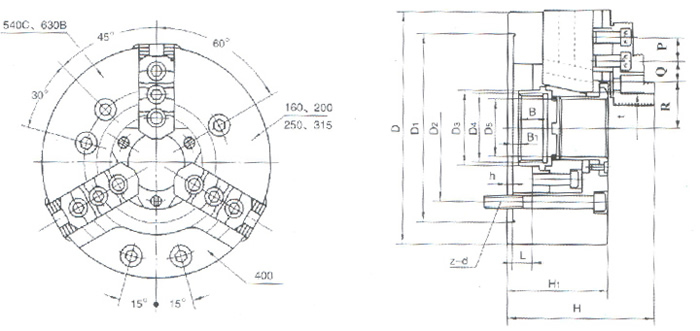

    型号说明:
    型号/规格 D D1 D2 D3 D4 D5 H1 H h p Q max Q min R max R min B B1 max B1 min z-d
    K52-160 140 104.8 25 M33×1.5 40 76 123 4 20 19 7 35 30.5 20 -4 -21 3-M10
    K52-200 170 133.4 35 M42×1.5 50 85 137 4 24 25 9 43 38 24 -4 -24 3-M12
    K52-250 220 171.4 52 M60×2 68 100 156 5 28 37 9 54.5 48 30 -5 -30 3-M16
    K52-315 300 235 65 M76×2 90 110 178 5 32 44 11 73.5 67 28 -5 -30 3-M20
    K52-400 380 330.2 90 M100×3 115 125 204 5 45 57.5 12.5 89 81 35 -5 -35 6-M20
    K52-540C 440 330 177 M195×3 208 136 230 5.5 50 81.5 12.5 135 127 35 -5.5 -35.5 6-M20
    K52-630B 560 430 252 M265×4 282 143 225 6 - - - - - 40 -6 -36 6-M24
    规格表:
    型号/规格 D 楔心套行程 L max 爪行程 t (直径) 许用推拉力 kN 最大夹紧力 kN 极限转速 r/min 夹紧范围 撑紧范围 推荐气缸 P21 推荐油缸 P23 净重 kg
    K52-160 17 9 15 30 3000 12-140(160) 60(30)-140(160) 160 100 1255 11.5
    K52-200 20 10 25 50 2500 16-180(200) 75(36)-180(220) 160 125 160 19.5
    K52-250 25 13 35 75 2000 25-230(250) 96(45)-230(250) 200 160 200 30.4
    K52-315 25 13 48 100 1500 40-280(315) 110(60)-280(315) 250 200 50
    K52-400 30 16 70 155 1000 40-370(400) 150(60)-370(400) - 200 -
    K52-540C 30 16 110 245 700 (120)-(540) (140)-(540) - 300 -
    K52-630B 30 16 150 334 500 [0]-[630] [70]-[630] - 300 -
    备注:
    表中()数值适用于软卡爪,[]数值适用于十字键卡爪卡盘。
