    中实回转油缸
    1、回转阀体与刚体皆采用特殊轻合金制造而成,重量轻.
    2、回转阀经过特殊设计,使得内部的轴承能充分的润滑及冷却,而能耐高速回转,增长寿命。
    型号说明:
    型号\规格 活塞面积cm² 行程mm 最高使用
    回转数r.p.m
    最高使用压力
    MPa kgf/cm²
    GD² kg.m² 重量kg
    押侧 拉侧
    RH-65 31.0 27.9 15 6000 35 0.01 2.9
    RH-80 47.7 42.8 15 6000 35 0.01 3.4
    RH-100 75.4 70.5 20 5500 35 0.04 4.9
    RH-100K 75.4 68.4 20 5500 40 0.04 5.1
    RH-125 119.6 112.5 25 5500 35 0.08 6.8
    RH-125K 119.6 110.0 25 5500 40 0.08 7.1
    RH-150 173.6 157.7 30 4000 40 0.18 11.5
    RH-200 310.0 286.3 35 4000 40 0.38 19.1

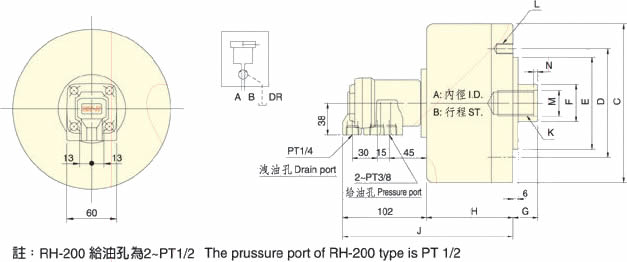

    尺寸图:
    型号\寸法 A B C D E
    h7
    F G H J K L M
    H8
    N P
    max. min.
    RH-65 65 15 98 80 60 22 45 30 74 175 M12×30 6∼M8×16 - - PT3/8
    RH-80 80 15 112 90 65 25 45 30 74 175 M16×30 6∼M8×16 - - PT3/8
    RH-100 100 20 135 100 80 25 45 25 89 190 M16×30 6∼M10×20 - - PT3/8
    RH-100K 100 20 135 100 80 30 45 25 89 190 M20×35 6∼M10×20 - - PT3/8
    RH-125 125 25 160 130 110 30 50 25 96 197 M20×35 6∼M12×20 - - PT3/8
    RH-125K 125 25 160 130 110 35 50 25 96 197 M24×44 6∼M12×20 - - PT3/8
    RH-150 150 30 190 130 110 45 55 25 105 206 M30×45 12∼M12×24 32 5 PT3/8
    RH-200 200 35 245 145 120 55 70 35 130 231 M36×60 12∼M16×30 38 5 PT1/2
