首页 > 固津机电 > 中空回转缸

中空回转缸

1、超高速，轻量,大孔径型回转油压缸.
2、内建逆止阀自锁机构,可防止压力缘故或配管部损伤时确保压力不致遽降，而能持续稳固的夹持工作物。

型号说明：

型号\规格	活塞面积cm²		行程mm	最高使用回转数 r.p.m	最高使用压力 kgf/cm²	GD² kg.m²	重量kg	总泄露量 lit./min.
型号\规格	押侧	拉侧	行程mm	最高使用回转数 r.p.m	最高使用压力 kgf/cm²	GD² kg.m²	重量kg	总泄露量 lit./min.
TH-428	53.2	50.5	10	8000	40	0.02	5.8	3.0
TH-536	69.8	67.5	15	8000	40	0.05	8.5	3.0
TH-646	93.7	87.9	15	7000	40	0.09	13.5	3.0
TH-846	146.8	142.0	20	6200	40	0.20	17.2	3.9
TH-852	146.8	136.6	20	6200	40	0.20	16.4	3.9
TH-1068	196.2	196.2	25	4700	40	0.40	27.0	4.2
TH-1075	196.2	182.0	25	4700	40	0.40	25.8	4.2
TH-1291	250.6	234.1	30	3800	40	0.61	33.0	4.5
TH-1512	345.4	334.6	30	2800	40	1.50	50.0	7.0

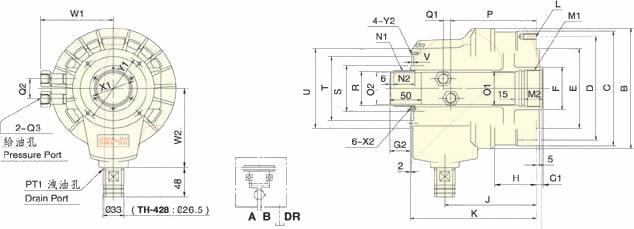

尺寸图：

型号\寸法	A 内径	B	C	D	E H7	F	G1		G2
型号\寸法	A 内径	B	C	D	E H7	F	max.	min.	max.	min.
TH-428	90	130	120	100	80	40	10	0	33	23
TH-536	105	150	135	115	100	48	15	0	37	22
TH-646	125	180	156	130	100	65	15	0	37	22
TH-846	150	198	188	170	130	65	20	0	42	22
TH-852	150	198	188	170	130	70	20	0	42	22
TH-1068	175	225	215	190	160	95	25	0	47	22
TH-1075	175	225	215	190	160	95	25	0	47	22
TH-1291	205	255	240	215	180	110	30	0	52	22
TH-1512	250	315	305	275	23O	140	30	0	52	22

型号\寸法	H	J	K	L	M1	M2	N1	N2
TH-428	45	127.5	162	6∼M8×15	M33×1.5	25	M34×1.5	26
TH-536	47.5	125.5	175.5	6∼M10×20	M42×1.5	25	M44×1.5	28
TH-646	61.5	132	195.5	12∼M1O×20	M55×2	30	M52×1.5	32
TH-846	66	145	200	12∼M1O×20	M55×2	30	M58×1.5	34
TH-852	66	145	200	12∼M1O×20	M60×2	30	M58×1.5	34
TH-1068	62	166.5	233	12∼M10×22	M75×2	35	M84×2	40
TH-1075	62	166.5	233	12∼M10×22	M85×2	35	M84×2	40
TH-1291	64.5	180.5	255.5	12∼M12×24	M100×2	35	M99×2	46
TH-1512	68	193	275	12∼M16×32	M130×2	45	M134×2	46

型号\寸法	O1 H8	O2 H8	P	Q1	Q2	Q3	R g7	S	T H7	U	V	W1	W2	X1	X2	Y1	Y2
TH-428	30	28	101.5	11	24	PT1/4	32	45	65	88	4	72	105	-	-	76	4∼M4×7
TH-536	38	36	119	11	24	PT1/4	42	55	80	105	4	80	110	-	-	90	4∼M5×8
TH-646	50	46	127.5	12	30	PT3/8	50	70	95	124	4	98	125	62	6∼M4×8	105	4∼M5×10
TH-846	50	46	135.5	12	32	PT3/8	56	75	105	130	4	100	130	67	6∼M4×8	115	4∼M5×10
TH-852	55	52	135.5	12	32	PT3/8	56	75	105	130	4	100	130	67	6∼M4×8	115	4∼M5×10
TH-1068	70	68	153.5	17	36	PT3/8	81	100	135	160	5	115	160	92	6∼M4×8	145	4∼M6×10
TH-1075	80	75	153.5	17	36	PT3/8	81	100	135	160	5	115	160	92	6∼M4×8	145	4∼M6×10
TH-1291	95	91	165	21	34	PT1/2	96	120	150	180	5	136	185	110	6∼M4×8	165	4∼M6×10
TH-1512	125	118	176.5	23	40	PT1/2	130	160	195	230	6	160	210	171	6∼M6×10	215	4∼M6×10
