电磁换向阀

1、安装面符合ISO4401、CETOP、DIN24340、NFPA规格，互通性强。
2、浸油式设计，具有缓冲、降低噪音、消除阀心与油封间磨擦及其所引起的漏油问题，增加使用寿命。
3、同规格的阀心、线圈、白铁管可更换，安装容易，降低成本。
4、高压可测试至1500V/min，线圈绝缘H级，绝缘电阻超过100M欧，耐温180度，通过欧洲CE认证。
5、阀体采用树脂砂模锻造，并经过超音波清洗机清洗，杜绝异物残留，可靠性高。
6、白铁管采用特殊设备分三段焊接而成，防止剩磁影响，强度大，可耐高压。

型号说明：

D5	-02	-2	B	2	L	-A1	5	-
型号说明	口径尺寸	阀心机能				线圈型式	频率	指示灯
		阀位数	弹簧配置	阀心型式	电磁铁位置
D4：接线盒型（JIS） D5：插头型（DIN）	02（6通径） NG6	2	B：单头二位（弹簧复位） D：双头二位（机械定位）	2，3，4，5， 6，7，8，9， 11，12 请参阅阀心机能表	无：标准型 L：逆组立	交流AC A1：AC 110V A2：AC 220V A3：AC 380V 直流DC D1：DC 12V D2：DC 24V 交直流RF R1：RF 110V R2：RF 220V	5：50HZ 6：60HZ 直流电省略	无：标准带灯 B：黑色带灯
		3	C：双头三位（弹簧中位）
D4：接线盒型（JIS） D5：插头型（DIN）	03（10通径） NG10	2	B：单头二位（弹簧复位） D：双头二位（机械定位）
		3	C：双头三位（弹簧中位）

规格表：

双头三位弹簧复中	液压图号（标准型）	双头二位机械定位	液压图号（标准型）	双头二位机械定位	液压图号（标准型）
3C2		2D2		2D2A
3C3		2D3		2D3A
3C4		2D7		2D4A
3C40		2D8		2D40A
3C5		单头二位弹簧复位	液压图号（标准型）	2D5A
3C6 3C60		2B2		2D7A
3C7		2B3		2D9A
3C8		2B8		2D10A
3C9		单头二位弹簧复位	液压图号（标准型）	2D11A
3C10		2B2L		2D12A
3C11		2B3L
3C12		2B8L

单头二位弹簧复位	液压图号（标准型）	单头二位弹簧复位	液压图号（逆组立）	单头二位弹簧复位	液压图号（标准型）	单头二位弹簧复位	液压图号（逆组立）
2B2A		2B2AL		2B2B		2B2BL
2B3A		2B3AL		2B3B		2B3BL
2B4A		2B4AL		2B4B		2B4BL
2B40A		2B40AL		2B40B		2B40BL
2B5A		2B5AL		2B5B		2B5BL
2B60A		2B60AL		2B60B		2B60BL
2B7A		2B7AL		2B7A		2B7BL
2B8A		2B8AL		2B8B		2B8BL
2B9A		2B9AL		2B9B		2B9BL
2B10A		2B10AL		2B10B		2B10BL
2B11A		2B11AL		2B11B		2B11BL
2B12A		2B12AL		2B12B		2B12BL

备注：1、油路互通状况说明电磁铁a能电P-A B-T 电磁铁 b 通电 P-B A-T 3C65、3C6与3C60的阀芯，油路互通状况相反。

2、特殊规格，请洽技术部。

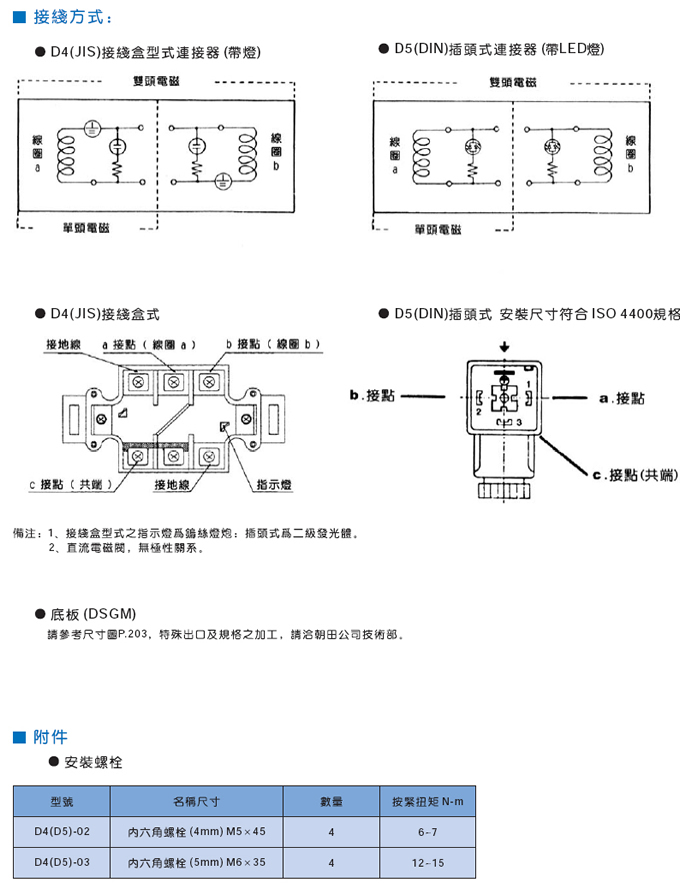

接线方式：

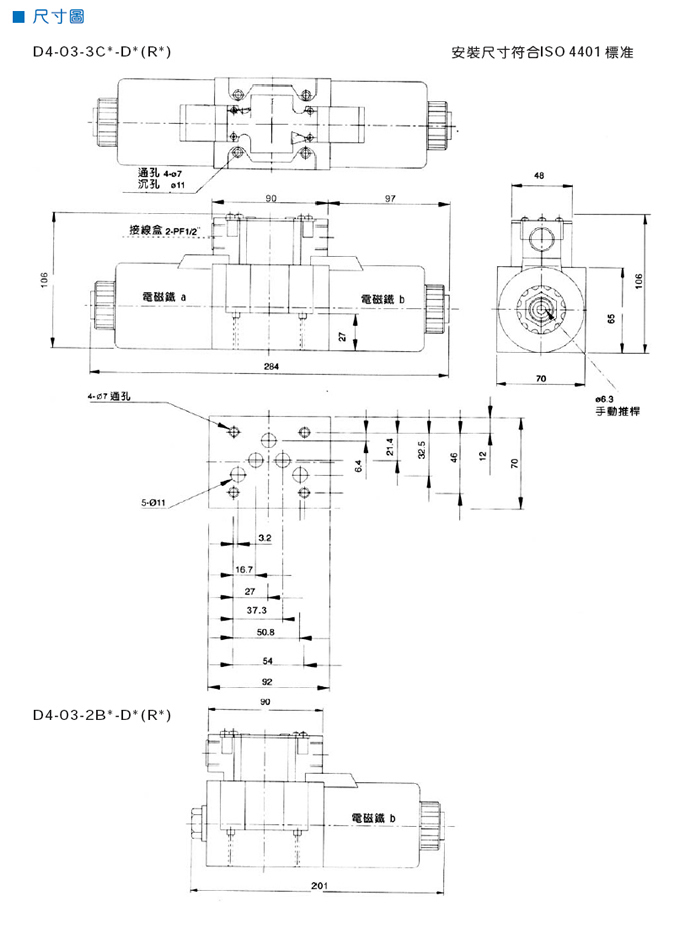

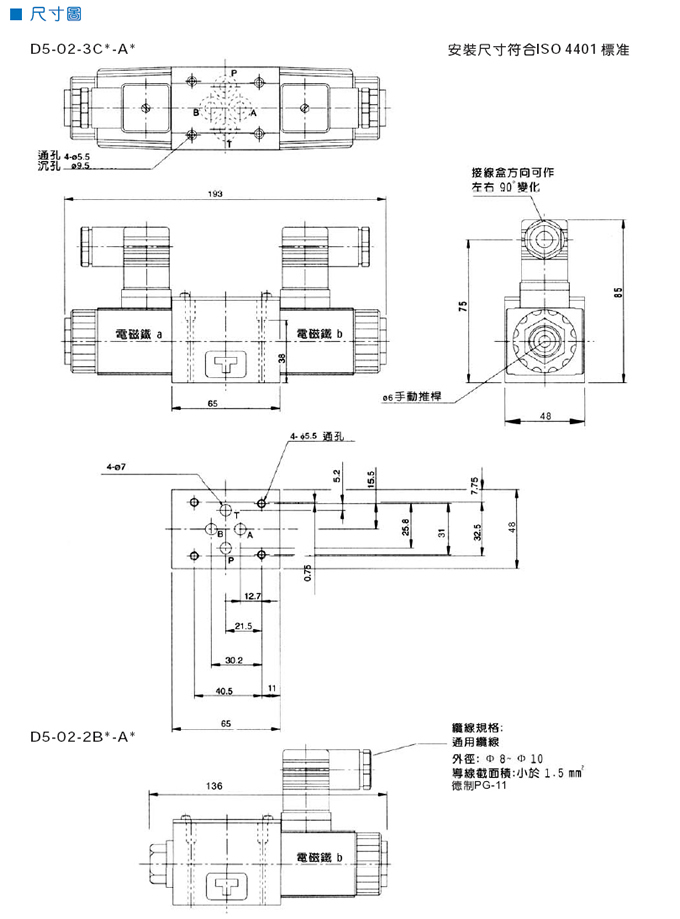

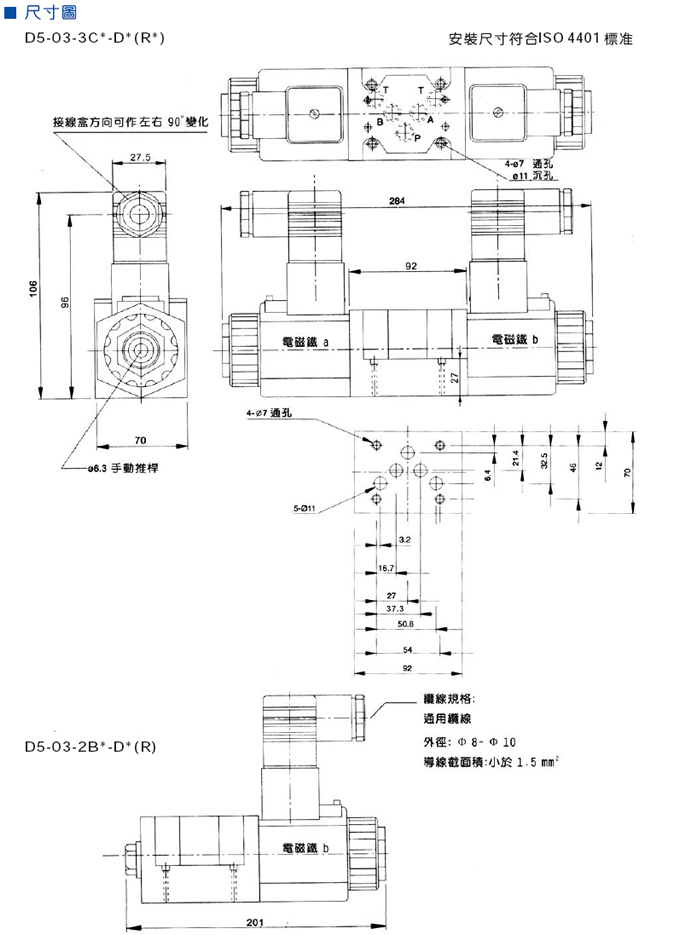

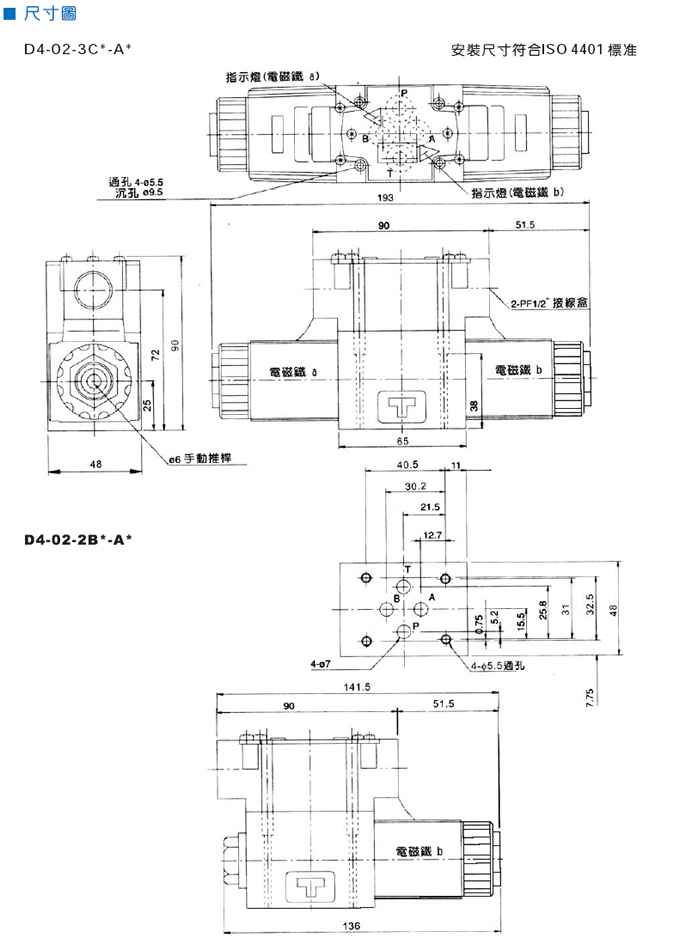

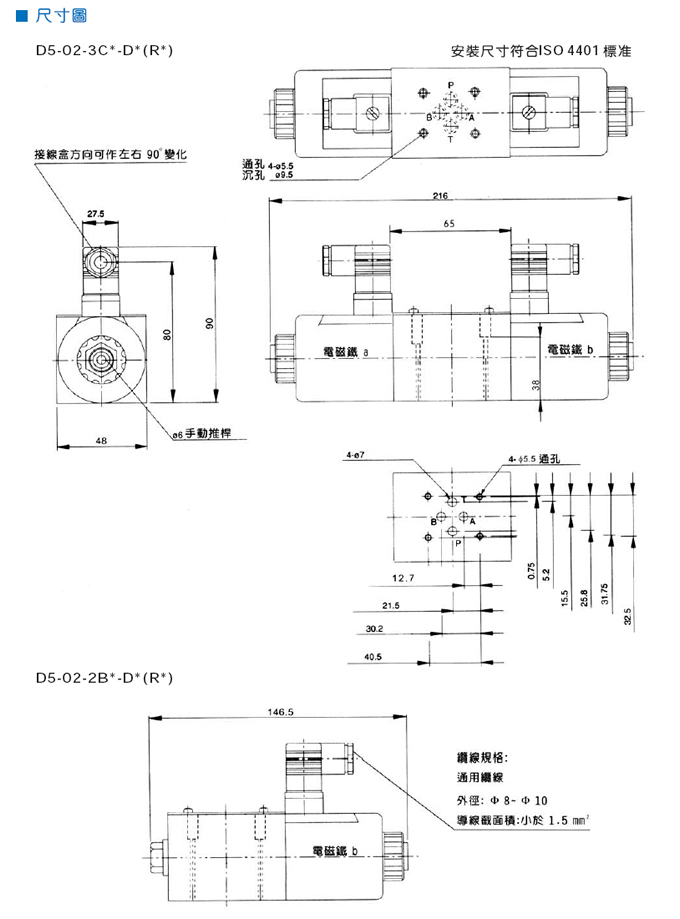

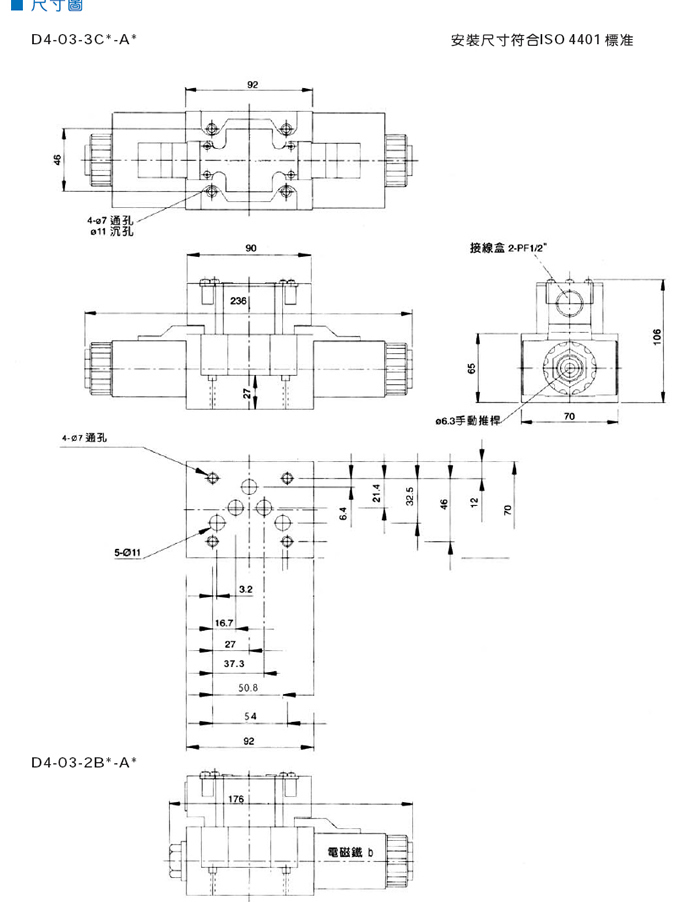

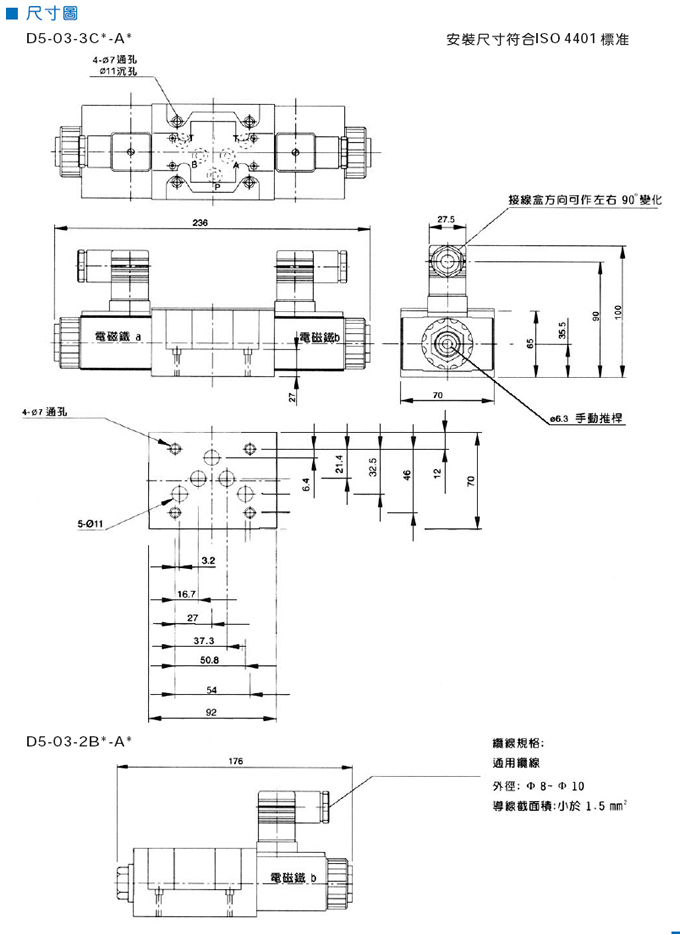

外形尺寸：
