    高压定量叶片泵YB1-E
          YB1-E系列叶片泵,是我厂参照国外同类产品改良设计的产品.该系列叶片泵有单联、双联、10个系列、 65个规格,其排量范围为ml/r,公称压力为16MPa,转速范围为600-1800r/min。连接尺寸除一种是公制 外,还有一种符合国际标准,能与国内外同规格产品互换。
          该系列泵设计工艺独特,具有奉命长,易保养、性能优良、噪声低等优点,广泛适用于轻工机械、工程 机械、机床、船舶、汽车、交通运输、冶金矿山等液压设备中。
    型号说明:
    YB 1 E 50 A R F S
    叶片泵 设计记号,由制造厂定 公司称压力为16Mpa 排量,详见性能参数表 邮油口进油口位置相对(从轴端看)
    A出油口与进油口同方向
    B出油口与相对进顺时钱转90°
    C出油口相对进油口180°出油口相对进油口逆时针转90°
    从轴端看顺时针转为
    R逆时针转向略
    氟橡胶密封,标准密封略 连接按国际标准,公制略
    规格表:
    序号 型号 排量毫升/转 流量升/分 转速/分 压力MPa 容积效率/总效率 驱动功率千瓦 噪音值分贝 重量公斤 泵组
    1 YB1-E8 8 10 600~1800 16 0.82/0.72 3.6 65 12 20V
    2 YB1-E16 17 22 600~1800 16 0.82/0.72 8 65 12 20V
    3 YB1-E25 24 32 600~1800 16 0.89/0.80 10 65 12 20V
    4 YB1-E32 32 43 600~1800 16 0.89/0.80 14 65 12 20V
    5 YB1-E40 42 56 600~1800 16 0.89/0.80 18 67 14 25V
    6 YB1-E50 51 69 600~1800 16 0.89/0.80 22.5 67 14 25V
    7 YB1-E63 63 84 600~1800 16 0.90/0.81 27 67 14 25V
    8 YB1-E80 81 110 600~1800 16 0.90/0.81 35.5 71 33 35V
    9 YB1-E100 98 132 600~1800 16 0.90/0.81 42.6 71 33 35V
    10 YB1-E125 122 164 600~1800 16 0.90/0.81 53 71 33 35V
    11 YB1-E160 162 224 600~1800 16 0.92/0.82 71 71 34 45V
    12 YB1-E200 194 267 600~1800 16 0.92/0.82 85 71 34 45V

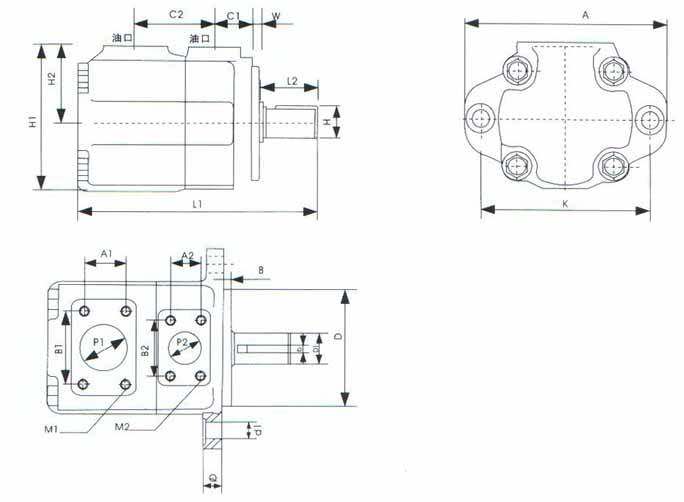

    尺寸参数:
    泵组 A1 A2 A B1 B2 B b C1 C2 d1 D1φ H1 H2 H
    YB1-E10-32 公制 32 22.2 176 60 47.6 105 6 32 72 14 20 100 135 76 22.5
    YB1-E10-32 英制             4.7       22.23 101.3     24.5
    YB1-E40-63 公制 35 26 176 70 52 120 8 39 83 14 25 100 139 76 28
    YB1-E40-63 英制             4.7       22.23 101.6     24.5
    YB1-E80-125 公制 43 32 216 78 60 143 10 40 85 18 32 125 157 83 35
    YB1-E80-125 英制             7.9       31.75 127     35.3
    YB1-E160-200 公制 62 35 216 108 70 150 10 47 110 18 32 125 178 94 35
    YB1-E160-200 英制             7.9       31.75 127     35.2
        K L1 L2 M1 M2 P1φ Q r w
    YB1-E10-32 公制 140 189 36 M10 M10 32 19 15 R1 9
    YB1-E10-32 英制 146
    YB1-E40-63 公制 140 204 42 M12 M10 38 25 16 R1 9
    YB1-E40-63 英制 146
    YB1-E80-125 公制 180 254 58 M13 M12 50 32 19 R1 9
    YB1-E80-125 英制 180.7
    YB1-E160-200 公制 180 288 58 M16 M12 75 38 20 R1 9
    YB1-E160-200 英制 180.7
