首页 > 固津机电 > 双联定量叶片泵YB1-E

双联定量叶片泵YB1-E

YB1-E系列叶片泵,是我厂参照国外同类产品改良设计的产品.该系列叶片泵有单联、双联、10个系列、 65个规格，其排量范围为ml/r，公称压力为16MPa，转速范围为600-1800r/min。连接尺寸除一种是公制外，还有一种符合国际标准，能与国内外同规格产品互换。
该系列泵设计工艺独特，具有奉命长，易保养、性能优良、噪声低等优点，广泛适用于轻工机械、工程机械、机床、船舶、汽车、交通运输、冶金矿山等液压设备中。

型号说明：

YB	1	E	125	63	A	A	R	F	S
叶片泵	设计记号，由制造厂定	公司称压力为16Mpa	前泵排量，详见性	后泵排量	前泵出油口进油口位置相对（从轴端看） A出油口与进油口同方向 B出油口与相对进顺时钱转90° C出油口相对进油口180°出油口相对进油口逆时针转90°	后泵邮购油口与进油口相对位置（从辆端看） A 出油口相对进油口顺时针转45° B 出油口相对进油口顺时针转135° C 出油口相对进油口顺时针转45° D 出油口相对进油口顺时针转135°	从轴端看顺时针转为R逆时针转向略	氟橡胶密封，标准密封略	连接按国际标准，公制略

规格表：

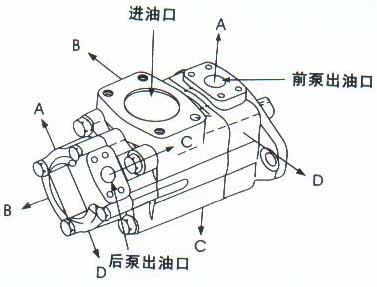

进油口位置		前泵出油口	后泵出油口
进油口位置		前泵出油口		对YB1-E160/200/80-125
向上	A	同方向	顺时针转45°	同方向
	B	顺时针转90°	顺时针转135°	顺时针转90°
	C	转180°	逆时针转45°	转180°
	D	逆时针转90°	逆时针转135°	逆时针转135°

尺寸参数：

泵组		A1	A2	A3	A	b	B1	B2	B3	B	C1	C2	C3	d1	D1	D	H	H1
YB1E40-63/ 10-32	公制	50	26.2	22.2	176	8	90	52.4	47.6	124	39	99	87	14	25	100	28	84
YB1E40-63/ 10-32	英制					4.7									22.23	101.6	24.5
YB1E80-125/ 10-32	公制	62	32	22.2	216	10	108	60	47.6	143	40	114	100	18	32	125	35	88.8
YB1E80-125/ 10-32	英制					7.9									31.75	127	35.2
YB1E160-200/ 10-32	公制	70	35	22.2	216	10	120	70	52	150	47	119	120	18	32	125	35	102
YB1E160-200/ 10-32	英制					7.9									31.75	127	35.2
YB1E80-125/ 40-63	公制	62	32	26	216	10	108	60	52	143	40	114	109	18	32	125	35	88.8
YB1E80-125/ 40-63	英制					7.9									31.75	127	35.2
YB1E160-200/ 40-63	公制	70	35	26	216	10	120	70	52	150	47	119	136	18	32	125	35	102
YB1E160-200/ 40-63	英制					7.9									31.75	127	35.2
YB1E160-200/ 80-125	公制	78	35	30	216	10	130	70	59	150	47	134	148	2.18	32	125	35	104
YB1E160-200/ 80-125	英制					7.9									31.75	127	35.2
泵组		H2	H3	H4	K	L1	L2	M1	M2	M3		P1φ	P2φ	P3	Q	Q1	W	φ1
YB1E40-63/ 10-32	公制	76	76.2	150	140	301.5	42	12	10	10		63	25	19	15	1	9	92
YB1E40-63/ 10-32	英制				146
YB1E80-125/ 10-32	公制	82.5	76.2	160	180	340.5	58	16	12	10		75	32	19	19	1	9	112
YB1E80-125/ 10-32	英制				180.7
YB1E160-200/ 10-32	公制	94	76.2	186	180	378.5	58	16	12	10		90	38	19	20	1	9	134
YB1E160-200/ 10-32	英制				180.7
YB1E80-125/ 40-63	公制	82.5	74.7	162	180	356.5	58	16	12	10		75	32	25	19	1	9	112
YB1E80-125/ 40-63	英制				180.7
YB1E160-200/ 40-63	公制	94	74.7	186	180	401.5	58	16	12	10		90	38	25	20	1	9	134
YB1E160-200/ 40-63	英制				180.7
YB1E160-200/ 80-125	公制	94	102	188	180	427.5	58	16	15	12		100	38	52	20	1	9	134
YB1E160-200/ 80-125	英制				180.7

尺寸参数：

序号	型号	排量毫升/转	排量升/分	转速/分	压力	容积效率/总效率	驱动功率/千瓦	噪音值分贝	重量公斤	泵组
1	YB1-E40/8	42ml/8ml	56L/10L	600-1800	16	0.89/0.82,0.80/0.72	18KW/3.6KW	71	12	2520V
2	YB1-E40/16	42ml/17ml	56L/22L	600-1800	16	0.89/0.82,0.80/0.72	18KW/8KW	71	12	2520V
3	YB1-E40/25	42ml/24ml	56L/32L	600-1800	16	0.89/0.82,0.80/0.50	18KW/10KW	71	12	2520V
4	YB1-E40/32	42ml/32ml	56L/43L	600-1800	16	0.89/0.82,0.80/0.72	18KW/14KW	71	12	2520V
5	YB1-E50/8	51ml/8ml	69L/10L	600-1800	16	0.89/0.82,0.80/0.72	22.5KW/3.6KW	71	12	2520V
6	YB1-E50/16	51ml/17ml	69L/22L	600-1800	16	0.89/0.82,0.80/0.72	22.5KW/8KW	71	12	2520V
7	YB1-E50/25	51ml/24ml	69L/32L	600-1800	16	0.89/0.89,0.80/0.80	22.5KW/10KW	71	12	2520V
8	YB1-E50/32	51ml/32ml	69L/43L	600-1800	16	0.89/0.89,0.80/0.80	22.5KW/14KW	71	12	2520V
9	YB1-E63/8	63ml/8ml	84L/10L	600-1800	16	0.89/0.82,0.81/0.72	27KW/3.6KW	71	12	2520V
10	YB1-E63/16	63ml/17ml	84L/22L	600-1800	16	0.90/0.82,0.81/0.72	27KW/8KW	71	12	2520V
11	YB1-E63/25	62ml/24ml	84L/32L	600-1800	16	0.90/0.89,0.81/0.80	27KW/10KW	71	12	2520V
12	YB1-E63/32	63ml/32ml	84L/43L	600-1800	16	0.90/0.82,0.81/0.80	27KW/14KW	71	12	2520V
13	YB1-E80/8	81ml/8ml	110L/10L	600-1800	16	0.90/0.82,0.81/0.72	35.5KW/3.6KW	71	34.5	3520V
14	YB1-E80/16	81ml/17ml	110L/22L	600-1800	16	0.90/0.82,0.81/0.72	35.5KW/8KW	71	34.5	3520V
15	YB1-E80/25	81ml/24ml	110L/32L	600-1800	16	0.90/0.89,0.81/0.80	35.5KW/10KW	71	34.5	3520V
16	YB1-E80/32	81ml/32ml	110L/43L	600-1800	16	0.90/0.82,0.81/0.72	35.5KW/14KW	71	34.5	3520V
17	YB1-E100/8	98ml/8ml	132L/10L	600-1800	16	0.90/0.82,0.81/0.72	42.6KW/3.6KW	71	34.5	3520V
18	YB1-E100/16	98ml/17ml	132L/22L	600-1800	16	0.90/0.82,0.81/0.72	42.6KW/8KW	71	34.5	3520V
19	YB1-E100/25	98ml/24ml	132L/32L	600-1800	16	0.90/0.89,0.81/0.80	42.6KW/10KW	71	34.5	3520V
20	YB1E100/32	98ml/32ml	132L/43L	600-1800	16	0.90/0.89,0.81/0.80	42.6KW/14KW	71	34.5	3520V
21	YB1E125/8	122ml/8ml	164L/10L	600-1800	16	0.90/0.82,0.81/0.72	53KW/3.6KW	71	34.5	3520V
22	YB1E125/16	122ml/17ml	164L/22L	600-1800	16	0.90/0.82,0.81/0.72	53KW/8KW	71	34.5	3520V
23	YB1E125/25	122ml/24ml	164L/32L	600-1800	16	0.90/0.82,0.81/0.72	53KW/10KW	71	34.5	3520V
24	YB1E125/32	122ml/32ml	164L/43L	600-1800	16	0.90/0.89,0.81/0.80	53KW/14KW	71	35	3520V
25	YB1E80/40	81ml/42ml	110L/56L	600-1800	16	0.90/0.89,0.81/0.80	35.5KW/18KW	71	35	3520V
26	YB1E80/50	81ml/51ml	110L/69L	600-1800	16	0.90/0.89,0.81/0.80	35.5KW/22.5KW	71	35	3520V
27	YB1E80/63	81ml/63ml	110L/84L	600-1800	16	0.90/0.90,0.81/0.80	35.5KW/27KW	71	35	3520V
28	YB1E100/40	98ml/42ml	132L/56L	600-1800	16	0.90/0.90,0.81/0.80	42.6KW/18KW	71	35	3520V
29	YB1E100/50	98ml/51ml	132L/69L	600-1800	16	0.90/0.89,0.81/0.80	42.6KW/22.5KW	71	35	3520V
30	YB1E100/63	98ml/63ml	132L/84L	600-1800	16	0.90/0.90,0.81/0.80	42.6KW/27KW	71	35	3520V
31	YB1E125/40	122ml/42ml	164L/56L	600-1800	16	0.90/0.89,0.81/0.80	58KW/18KW	71	35	3520V
32	YB1E125/50	122ml/51ml	164L/84L	600-1800	16	0.90/0.89,0.81/0.80	58KW/22.5KW	71	35	3520V
33	YB1E125/63	162ml/63ml	164L/10L	600-1800	16	0.90/0.90,0.81/0.80	58KW/27KW	72	43	4520V
34	YB1E160/8	162ml/8ml	224L/10L	600-1800	16	0.92/0.82,0.82/0.72	71KW/3.6KW	72	43	4520V
35	YB1E160/16	162ml/17ml	224L/22L	600-1800	16	0.92/0.82,0.82/0.72	71KW/8KW	72	43	4520V
36	YB1E160/25	162ml/24ml	224L/32L	600-1800	16	0.92/0.89,0.82/0.80	71KW/10KW	72	43	4520V
37	YB1E160/32	162ml/32ml	224L/43L	600-1800	16	0.92/0.89,0.82/0.80	71KW/14KW	72	43	4520V
38	YB1E160/8	194ml/8ml	267L/10L	600-1800	16	0.92/0.82,0.82/0.72	85KW/3.6KW	72	43	4520V
39	YB1E200/16	194ml/17ml	267L/22L	600-1800	16	0.92/0.82,0.82/0.72	85KW/8KW	72	43	4520V
40	YB1E200/25	194ml/24ml	267L/32L	600-1800	16	0.92/0.89,0.82/0.80	85KW/10KW	72	43	4520V
41	YB1E200/32	194ml/32ml	267L/43L	600-1800	16	0.92/0.89,0.82/0.80	85KW/14KW	72	43	4520V
42	YB1E160/40	162ml/42ml	224L/56L	600-1800	16	0.92/0.89,0.82/0.80	71KW/18KW			4525V
43	YB1E160/50	162ml/51ml	224L/69L	600-1800	16	0.92/0.89,0.82/0.80	71KW/22.5KW			4525V
44	YB1E160/63	162ml/63ml	224L/84L	600-1800	16	0.92/0.90,0.82/0.81	71KW/27KW			4525V
45	YB1E200/40	194ml/42ml	267L/56L	600-1800	16	0.92/0.89,0.82/0.80	85KW/18KW			4525V
46	YB1E200/50	194ml/51ml	267L/69L	600-1800	16	0.92/0.89,0.82/0.80	85KW/22.5KW			4525V
47	YB1E200/63	194ml/63ml	267L/84L	600-1800	16	0.92/0.90,0.82/0.81	85KW/27KW			4525V
48	YB1E160/80	162ml/81ml	224L/110L	600-1800	16	0.92/0.90,0.82/0.81	71KW/35.5KW	74	53	4535V
49	YB1E160/100	162ml/98ml	224L/132L	600-1800	16	0.92/0.90,0.82/0.81	71KW/42.5KW	74	53	4535V
50	YB1E160/25	162ml/122ml	224L/164L	600-1800	16	0.92/0.90,0.82/0.81	71KW/58KW	74	53	4535V
51	YB1E200/80	194ml/81ml	267L/110L	600-1800	16	0.92/0.90,0.82/0.81	85KW/35.5KW	74	53	4535V
52	YB1E200/100	194ml/98ml	267L/132L	600-1800	16	0.92/0.90,0.82/0.81	85KW/42.6KW	74	53	4535V
53	YB1E200/125	194ml/122ml	267L/164L	600-1800	16	0.92/0.90,0.82/0.81	85KW/58KW	74	53	4535V
