    低压定量叶片泵YB1
          YB1叶片泵系中压、双作用、定量液压泵,适用于金属切削机床或其他机械的中、低液压系统中。该泵一般 为正转,根据需要,可安装反转。
          双泵由二泵组成,各单泵仍保持其排量,驱动功率为单泵这和、压力及转速与单相同。
    型号说明:
    YB 1 25 R F S
    叶片泵 设计记号,由制造厂定 排量,详见性能参数表 从轴端看顺时针转为
    R逆时针转向略
    氟橡胶密封,标准密封略 连接按国际标准,公制略
    规格表:
    型号规格 排量 压力 转速 容积 驱动功率 重量
      ml/r MPa r.p.m % Kw kg
    YB1-2.5 2.5 6.3 900~1800

    ≥68

    0.9 5
    YB1-4 4 6.3 900~1800

    ≥85

    1.1 5
    YB1-6.3 6.3 6.3 900~1800

    ≥88

    1.5 5
    YB1-10 10 6.3 900~1800 ≥88 2.3 5
    YB1-16 16 6.3 900~1800 ≥88 2.3 9
    YB1-20 20 6.3 900~1800 ≥89 3 9
    YB1-25 25 6.3 900~1800 ≥90 3.3 9
    YB1-32 32 6.3 900~1800 ≥90 4.2 16
    YB1-40 40 6.3 900~1800 ≥92 5 16
    YB1-50 50 6.3 900~1800 ≥92 6.2 16
    YB1-63 63 6.3 900~1800 ≥92 7.7 22
    YB1-80 80 6.3 900~1800 ≥92 9.8 22
    YB1-100 100 6.3 900~1800 ≥92 12.3 22
    YB1-115 115 6.3 900~1800 ≥92 12.3 22

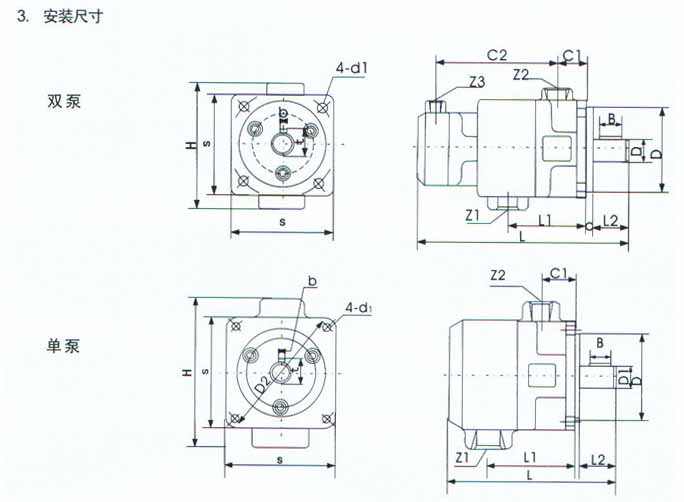

    尺寸参数:
    型号规格 B b C C1 C2 D D1 D2 d1 H L L1 L2 S t Z1 Z2 Z3
    YB1-2.5、4、6.3、10 16 5 5 36   Φ75 Φ15 Φ100 Φ9 124 151 88 36 75 17 Z 3/8" Z1/4"
    YB1-16、20、25 20 5 5 38   Φ90 Φ20 Φ128 Φ11 145 186 98 45 110 21.9 Z1" Z3/4"
    YB1-32、40、50 25 8 5 45   Φ90 Φ25 Φ150 Φ13 170 210 110 50 130 28 Z1" Z1"
    YB1-63、80、100、115 30 8 5 49.5   Φ90 Φ30 Φ175 Φ13 200 225 118 50 150 33 Z 1 1/4" Z1"
    YB1-25-10/25-10 20 5 5 36 121 Φ75 Φ15 Φ100 Φ9 110 221 96.5 36 90 17 Z3/4" Z1/4" Z1/4"
    YB1-16-25/25-10 20 5 5 38 144 Φ90 Φ20 Φ128 Φ11 145 255 106 45 110 22 Z1" Z3/4" Z1/4"
    YB1-32-50/25-10 25 8 5 45 165 Φ90 Φ25 Φ150 Φ13 175 295 140 50 175 28 Z1 1/4" Z1" Z1/4"
    YB1-63-100/2.5 30 8 5 49.5 176 Φ90 Φ25 Φ150 Φ13 200 303.5 150.5 50 150 33 Z1 1/4" Z1" Z1/4"
    YB1-16-25/16-25 20 5 5 38 126 Φ90 Φ20 Φ128 Φ11 147 276 122 50 110 21.9 Z1" Z3/4" Z3/4"
    YB1-32-50/16-25 30 8 5 44 183.3 Φ90 Φ25 Φ150 Φ13 175 305 119.5 50 130 28 Z1 1/4" Z1" Z3/4"
    YB1-63-100/16-25 30 8 5 49.5 194 Φ90 Φ30 Φ175 Φ13 212 318 128 50 150 33 Z1 1/2" Z1" Z3/4"
    YB1-32-50/32-50 30 8 5 44 191 Φ90 Φ25 Φ150 Φ13 175 316 139.5 50 130 28 Z11/4" Z1" Z1"
    YB1-63-100/32-50 30 8 5 49 207.3 Φ90 Φ30 Φ175 Φ13 215 337 128.3 50 150 33 Z2" Z1" Z1"
    YB1-63-115/63-115 30 8 5 49 218 Φ90 Φ30 Φ175 Φ13 205 348 158 50 150 33 Z2" Z1" Z1"
