2FRM	6	A	3	6	2X	0,2Q	R	V	*
系列号码	规格	压力补偿器外部开关	设定装置	刻度零位对应的油口	系列	流量	带单向阀	密封物	附加说明
2通流量控制阀	规格6	A:带（起动时抑制跳动) B:不带	3:可锁的带刻度旋钮 7:带刻度旋钮	6：油口P 7：油口A 8:油口T 9:油口B	2X:20至29系列 （20至29外形互换）	0.2Q:0.2L/min 0.6Q:0.6L/min 1.5Q:1.5L/min 3:3L/min 6Q:6L/min 10Q:10L/min 16Q:16L/min 25Q:25L/min 32Q:32L/min	R:带 M:不带	无标记:氟橡胶密封件 V:丁腈橡胶密封件	附加说明

Z4S	6	10	V	*
系列号码	规格	系列	密封物	附加说明
整流叠加板	规格6	10:系列10-19（外形互换)	无标记:氟橡胶密封件 V:丁腈橡胶密封件	附加说明

油液	矿物油（HL，HLP）按DIN51524；磷酸脂（HFD-R）
油液温度范围 °C	-20至+80
粘度范围 mm2/s	10至800
油液清洁度	允许最高油液污染度等级按NAS1638第9级 因此，我们推荐过滤精度β10≥75
B&prarr;A反自由流动时的压降ΔP	见曲线图
最小压差 Mpa	0.6至1.4
压力稳定性，至ΔP=31.5Mpa %	±2(Qmax)
工作压力，油口A Mpa	至31.5
重量 kg	约31.5
公称流量 L/min	32
工作压力 Mpa	至21
开启压力 Mpa	0.7
重量（kg）	约0.9
整流叠加板
流量 Qmax L/min	0.2	0.6	1.5	3.0	6.0	10.0	16.0	25.0	21.0
流量 Qmax至10Mpa mL/min	15	15	15	15	25	50	70	100	250
流量 至31.5Mpa mL/min	25	25	25	25	25	50	70	100	250

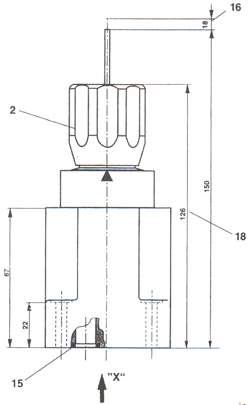

2 可锁的带刻度旋钮 12 名牌 13 输入“A” 14 输入“B” 15 O形圈9.25×1.78    用于油口A，B和P 16 拔下钥匙所需的空隙 17 在型号2FRM6B中不钻3mm直径孔    (不带补偿的外部关闭) 18 调整元件“7” 27 油口P，A，T或B的标记处	底板： G341/01型 (G1/4) G342/01型（G3/8) G502/01型 (G1/2) 阀固定螺钉： 不带整流叠加板 M5×30GB70-85-10.9 (拧紧扭矩MA=8.9Nm） 带整流叠加板 M5×70GB70-85-10.9 (拧紧扭矩MA=8.9Nm）

19 流量控制阀,2FRM6型的安装面    21 O形圈2.37×2.62    20 用来安装2FRM5型流量控制阀的安装面 22 圆柱螺钉    M5×30GB70-85-10.9    拧紧扭矩MA=6.1Nm
注：过渡板AG5075设计成用来把流量控制阀，型号2FRM6B..2X/..安装在现有的量控制， 型号2FRM 5-3X/..的安装面上。

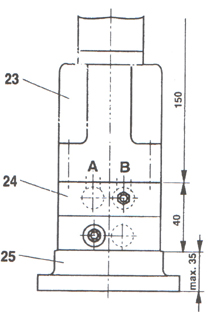

23 2通流量控制阀    24整流叠加板    25 底板     26 O形圈9.25×1.78
注意：整流叠加板型号Z4S6-1X/V不能与带压力补偿器外部关闭的流量控制阀 2FRM6A..-2X/..合用

2FRM流量控制阀是二通流量控制阀（调速阀），该阀用于控制流量，使之基本上恒定，不受压力和温度的影响， 它主要由阀体（1）调节伯（旋钮）（2），节流体（3），压力补偿器（4）和据需要而设定的单向阀（9）等组成。
2FRM6B-20/M型流量控制阀从A口流向B口油液在节流口（5）处受到节制。通过旋扭（2），可以调节节流口开度， 为了使流量保持恒定，不受B口处压力的影响，在节流口（5）的后面安装了一个压力补偿器。弹簧（6）分别压压 紧压力补偿器（4）和节流体（3）。当没有油流过阀时，弹簧压紧压力补偿器，使它处于开启状态。一旦油通过 阀时，来自A压力通过节流孔（7）在压力补偿器上产生一个力。压力补偿器向关闭位置运动，直到其上的作用力再次 平衡。由于压力补偿器的这种恒定“随动作用”，使该阀能获得恒定的流量。
2FRM6A-20/-R型流量控制阀。该阀的功能原则上与2FRM6B-20/-R型阀相同。
不同之处在于压力补偿器（4）接口在P口（11）上，因此压力补偿器的关闭状态。当换向阀（12）动作时，油可以 从P流入B，获得2FRM6B型那样的控制，这样，就可以避免开始流动的超调。
Z4S型整流板装在调速阀下，可以稳定通过调速阀两个方向的流量。
