    ZIS型叠加式单向阀
    叠加式结构,用于垂直叠装八种型号
    1.Z1S型单向阀是叠加式结构的单向阀。此型阀主要包括阀体①和单向阀插装件②。
    2.单向阀在一个方向上无泄漏地封闭,而在另一个方向则允许自由流通。
    3.内孔中锥阀③的行程受弹簧座④的限制。内装弹簧使锥阀闭合并使其保持在闭合位置上。
    4.通径(NG)6、10mm。
    5.压力至31.5MPa。
    6.流量至100L/min。
    型号说明:
    Z1S 6 * 1 30 V *
    系列号码 通径 图示符号 开启压力 系列型号 氟橡胶 附加说明
    Z1S型叠加样式单向阀 6
    8
    见下 1:0.05Mpa
    2:0.3Mpa
    3:30.5Mpa
    30=30系列(金属密封型)
    (30-39安装和连接尺寸不变)
     无标记=丁腈橡胶
    V=氟橡胶
    其他细节用文字说明
    图示符号:
    Z1S型叠加样式单向阀
    技术参数:
    型号 Z1S6…1-30/… Z1S…1-30/…
    流量        (L/min) -40 -100
    流速        (m/s) 4 4
    工作压力      (Mpa) 31.5
    开启压力      (Mpa) 0.05 0.3 0.5 0.05 0.3 0.5
    液压油 矿物油按DIN51524和平友好1525
    磷酸酯
    油温范围      (°C) -20至+70
    粘度范围      (mm2/s) 2.8至500
    重量        (kg) 0.8

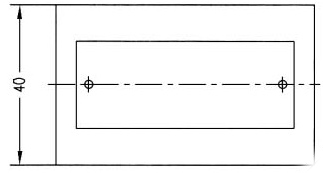

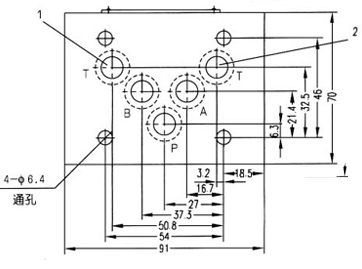

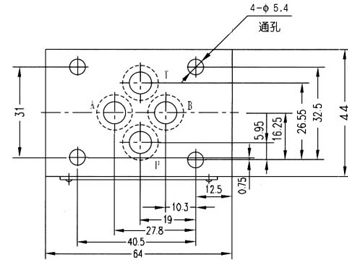

    尺寸图:
    Z1S型叠加样式单向阀 Z1S型叠加样式单向阀
    Z1S型叠加样式单向阀 Z1S型叠加样式单向阀

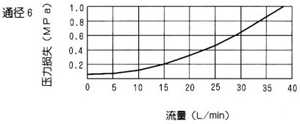

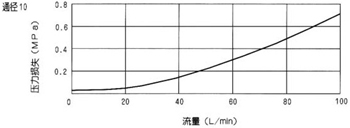

    性能曲线:
    Z1S型叠加样式单向阀 Z1S型叠加样式单向阀
