RVP型单向阀

1.RVP型单向阀的作用是使油液只能向一个方向流动，面另一个方向止流。 2.连接方式：板式。
3.通径（NG）6-40mm。
4.压力至31.5MPa。
5.流量至600L/min。

型号说明：

RV	P	6	--	10	V	*
系列号码	连接方式	通径		系列号	液压油	附加说明
RVP型单向阀	板式连接	6 8 10 12 16 20 25 30 40		10-19系列内部结构图和连接尺寸相同尺寸相同	无标记：矿物质液压油 V：磷酸脂液压油	其他细节用文字说明

技术参数：

通径	6	8	10	12	16	20	25	30	40
最大工作压力(Mpa)	31.5
单向阀开启压力（Mpa）	矿物油按DIN515 24和515 25：磷酸酯
温度范围（°C）	-20至+80
粘度范围（mm²/s）	2.8至500
安装位置	任选

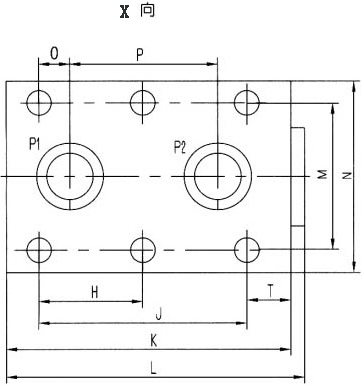

尺寸图：

规格		C	D	E	F	H	J	K	L
RVP-6		8	11	6.6	16	--	19	41.5	43
RVP-8		10	11	6.6	20	--	35	63.5	65
RVP-10		12.5	11	6.6	25	--	33.5	70	72
RVP-12		16	11	6.9	32	--	38	80	84
RVP-16		22.5	14	9	45	38	76	104	107
RVP-20		25	14	9	50	47.5	95	127	131
RVP-25		27.5	18	11	55	60	120	165	169
RVP-30		37.5	20	14	75	71.5	143	186	190
RVP-40		50	20	14	100	67	133.5	192	196
规格	M	N	O	P	R	S	T	U	重量（Kg）
RVP-6	28.5	41.5	1.6	16	5	9.8	6.4	7	0.26
RVP-8	33.5	46	4.5	25.5	7	12.7	14.2	7	0.50
RVP-10	38	51	4	25.5	10	15.7	18	7	0.80
RVP-12	44.5	57.5	4	30	13	18.7	21	7	1.10
RVP-16	54	70	11.4	54	17	24.5	14	9	2.25
RVP-20	60	76.5	19	57	22	30.5	16	10	3.90
RVP-25	76	100	20.6	79.5	38.8	37.5	15	11	6.70
RVP-30	92	115	23.8	95	35	43.5	15	13	11.70
RVP-40	111	140	25.5	89	47.5	57.5	16	13	17.0

性能曲线：

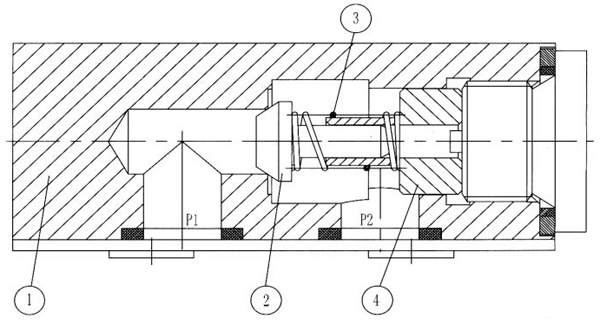

结构图：

1.阀体2.锥阀芯3.弹簧4.弹簧座
