Z2S22	25	--	1	5X	V	*
系列号码	通径	油口	开启压力	系列	氟橡胶密封	附加说明
Z2S22型　5×叠加式液控单向阀	25	--：油口A和B无泄漏封闭 A：油口A无泄漏封闭 B:油口B无泄漏封闭	1：0.3Mpa 2:0.5Mpa 3:0.75Mpa 4：1.0Mpa	5X:50至59系列 （50-59安装和连接尺寸相同）	无标记:丁腈橡胶密封 适用于符合DIN51524的矿物油（HL，HLP） V:氟橡胶密封 适用于磷酸脂（HFD-R）

油液	矿物油（HL，HLP）按DIN51524 磷酸酯（HFD-R）
油液清洁度	油液最高污染度 按NAS1638第9级推荐过滤器最小过滤精度为Β10≥75。
油液温度范围(°C)	-30--+80对丁腈橡胶密封件
油液温度范围(°C)	-20--+80对丁氟橡胶密封件
油液粘度范围 (mm2/s)	2.8至500
工作压力Mpa	31.5
最大流量L/min	450
流动方向	见符号

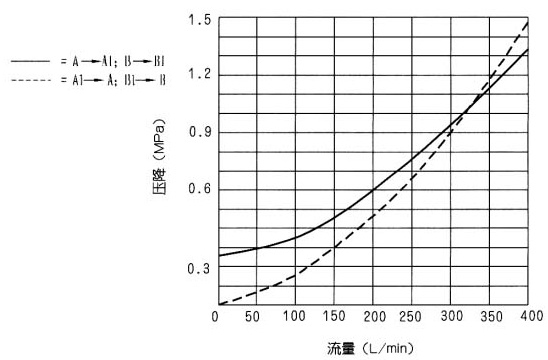

自由流动开启压力	见特性曲线
面积比	A1/A2=1/13 A3/A2=1/2.8(见结构图)
重量kg	大约12

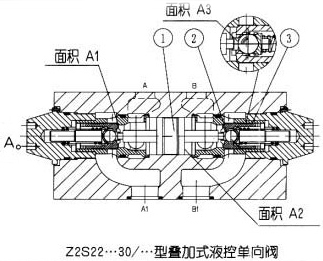

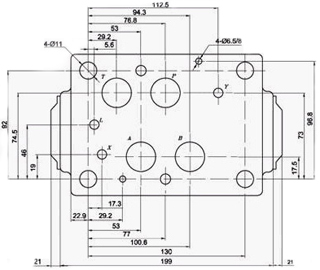

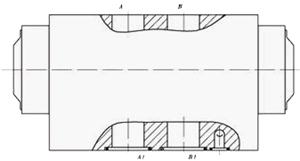

1.阀开启压力0.3或0.5Mpa,油口A和B无泄漏密封 2.阀开启压力0.75或1.0Mpa,油口A和B无泄漏密封 2.1阀开启压力0.75或1.0Mpa,油口A无泄漏密封 2.2阀开启压力0.75或1.0Mpa,油口B无泄漏密封 3.标牌 4.6个阀的安装孔	5.O形圈27×3用于油口A2、B2、P2、T2。 6.O形圈19×3用于油口X2、Y2、L2。 7.定位销 8.定位销孔 阀固定螺钉6个M14 GB70-85-10.9 拧紧扭矩=205Nm

------ A1至A2 B1至B2 开启压力 1 0.3Mpa 2 0.5Mpa 3 0.75Mpa 4 1.0Mpa ------ A2至A1 B2至B1

4 面积A1   5 面积A2   6 面积A3

Z2S型单向阀是叠加式结构的液控单向阀。用于一个或二个工作油口无泄漏封闭。油液可以由A1至A2或由B1至B2自由流动，而反方向则封闭。
当油液由A1到A2流过时，活塞（1）受压面向右运动。最初释压球阀（2）开启然后是单向阀芯（3）开启，实现反向流动。使油液由B2流向B1。

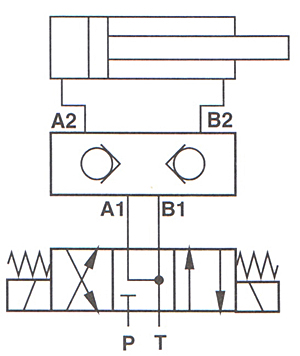

为确保阀正确关闭，在中位时方向阀工作油口必须油箱卸载（见典型回路）
