型号说明：
| DZ |
C |
30 |
1 |
5X |
10 |
X |
M |
V |
* |
| 系列型号 |
阀的形式 |
通径 |
调节型式 |
系列 |
压力设定值至 |
控制油的形式 |
有无单向阀 |
密封物 |
附加说明 |
| DZ型5×系列先导式顺序阀 |
无标记：先导式阀
C：先导阀
无主阀芯插件
(不填规格)
C:先导阀
带主阀芯插件
|
10：10
20:25
30:32 |
1:调节手柄
2：带内六角锁紧螺母和防护帽螺钉
3：带刻度的可锁旋钮
4:带刻度旋钮 |
5X：50至59系列
（50-59系列内部结构与连接尺寸相同） |
5:5Mpa
10:10Mpa
20:20Mpa
31.5:31.5Mpa |
无标记：控制油供给
X/Y/XY:订货型号按图形符号 |
无标记：有
M：不带 |
无标记：丁腈橡胶密封
适用于符合DIN51524的矿物油
（HL，HLP）
V：氟橡胶密封
适用于磷酸脂
（HFD-R） |
|
技术参数：
| 一般参数 |
| 安装位置 |
可任选 |
| 通径 |
通径10 |
通径25 |
通径32 |
| 重量 型号DZ kg |
3.4 |
5.3 |
8.0 |
| 重量 型号DZC30 kg |
1.5 |
| 液压参数 |
| 工作压力 油口A,B,X Mpa |
至31.5 |
| 背压 油口Y Mpa |
至31.5 |
| 设定压力 最低 Mpa |
与流量有关（参照特性曲线） |
| 设定压力 最高 Mpa |
至5;至10;至20;至35 |
| 通径 |
通径10 |
通径25 |
通径32 |
| 最大流量 L/min |
200 |
400 |
600 |
| 油液 |
矿物油（HL，HLP）按DW51524
磷酸脂（HFD-R） |
| 油液温度范围 °C |
-30至+80（对丁腈橡胶密封件 |
| 油液温度范围 °C |
-20至+80（对氟橡胶密封件） |
| 粘度 mm2/s |
10至800 |
| 油液清洁度 |
油液最高污染度按NAS1638第9级。
推荐过滤器最小过滤精度为Β10≥75 |

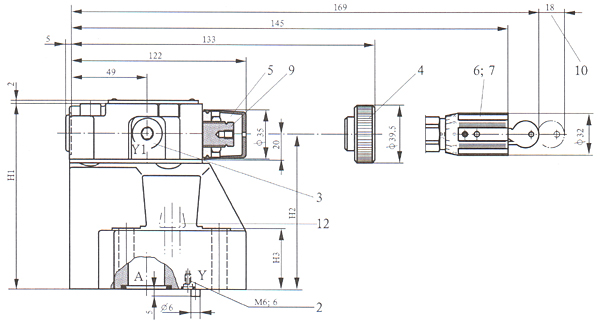

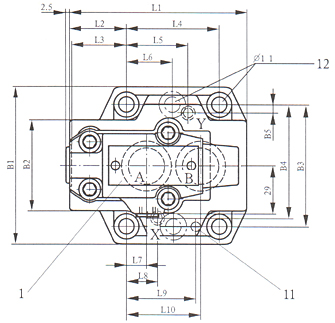

外形尺寸-先导阀：
 |
1 标牌
2 油口Y用于控制油泄油外部用于旁通阀
3 油口Y1（G/4，BSP；12）
当用作旁通用时，用于控制油外部泄油
当用作顺序阀时，弹簧腔卸荷
4 调节形式“1”
5 调节形式“2”
6 调节形式“3”
7 调节形式“7”
9 内六角S=10
10拔出钥匙的空间
11 定位锁
|
12 4个阀的安装孔用于规格10和25
6个阀的安装孔，用于规格32
底板
通径10 G460/01（G3/8）
通径 G461/01（G1/2）
通径 G412/01（G3/4）
通径 G413/01（G1）
通径 G414/01（G1 1/4）
通径 G415/01（G01 1/2）
阀的固定螺钉
通径10 4个M10×50 GB70-85-10.9 拧紧 扭矩75Nm
通径25 4个M10×60 GB70-85-10.9 拧紧 扭矩75Nm
通径32 6个M10×70 GB70-85-10.9 拧紧 扭矩75Nm
|
 |
 |
| 规格 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
| 10 |
96 |
35.5 |
33 |
42.9 |
21.5 |
-- |
7.2 |
21.5 |
| 25 |
116 |
37.5 |
35.4 |
60.3 |
39.7 |
-- |
11.1 |
20.6 |
| 32 |
145 |
33 |
29.8 |
84.2 |
59.5 |
42.1 |
16.7 |
24.6 |
| 通径 |
L9 |
L10 |
B1 |
B |
B |
B |
B |
H |
H |
H |
O形圈
油口A、B |
O形圈
油口X、Y |
| 10 |
31.8 |
35.8 |
85 |
50 |
66.7 |
58.8 |
7.9 |
112 |
92 |
28 |
17×2.4×2.62 |
9.81×1.5×1.78 |
| 25 |
44.5 |
49.2 |
102 |
59.5 |
79.4 |
73 |
6.4 |
122 |
102 |
38 |
28.43×3.4×3.53 |
9.81×1.5×1.78 |
| 32 |
62.7 |
67.5 |
120 |
76 |
96.8 |
92.8 |
3.8 |
130 |
110 |
46 |
34.52×3.53×3.53 |
9.81×1.5×1.78 |

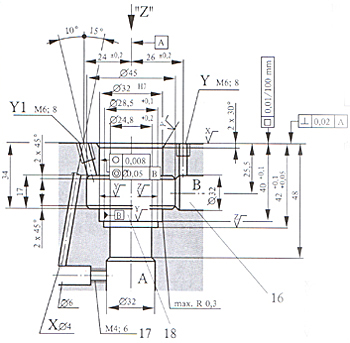

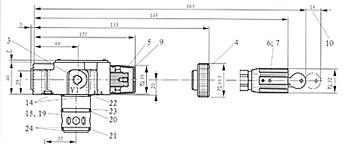

外形尺寸--带DZC30或不带DZC主阀插件的先导阀：
 |
 |
1 标牌
2 油口Y
当用作旁通用时，用于控制油泄油
当用作顺序阀时，弹簧腔卸荷
3 油口Y1
当用作压力阀或顺序阀时，
控制油泄油
4 调节形式“1”
5 调节形式“2”
6 调节形式“3”
7 调节形式“7”
9 内六角S=10
10拔出钥匙的空间
12 阀的安孔
14 O形圈9.25×1.78
|
15 主阀芯插件
16 ø32的孔在任何位置都可与ø45的孔相遇。
务必注意，不要损坏连接孔X和固定孔。
17 当用作旁通阀是，无此孔
18 在安装主阀芯前，挡圈和O形圈放入此孔。
19 插装组件包括带节流的主阀芯插件
20 O形圈28.3×1.78
21 O形圈27.3×2.4
22 O形圈28.24×2.62
23 挡圈8-024；29.03×1.35
24 挡圈28.4×32×0.7
顶装的方向阀尺寸（见通10的尺寸图）
|
 |
 |

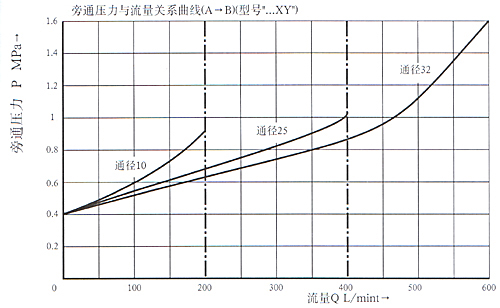

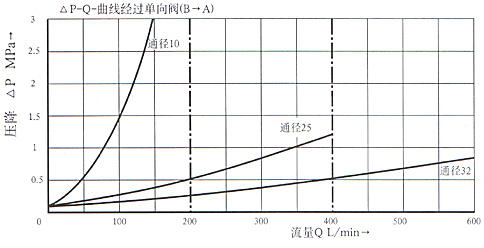

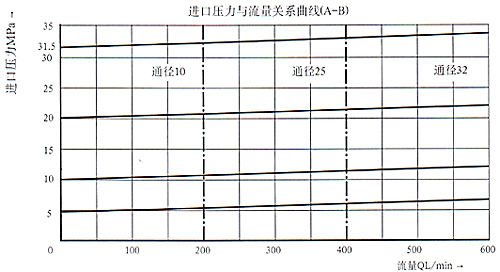

特性曲线：
 |
|
 |
该曲线在整个流量范围内
对出口压力PB=0有效 |
 |
该曲线在整个流量范围内
对出口压力PB=0有效 |
|
|
图形符号：

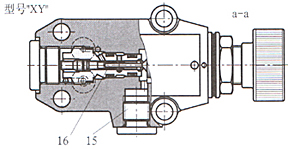

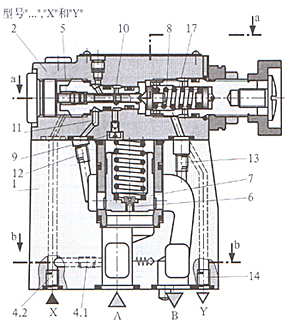

结构图：
功能说明：
DZ型压力阀是先导式顺序阀。它们用于次级回路压力相关顺序切换。该顺序阀的组成主要包括带主阀芯插件（7）
的主阀（1）带压力调节元件及可选的单向阀（3）;先导阀（2）。该阀的功能取决于控制油泄配置。
DZ...5X/...型压力阀
（控制油路4.1,12和13打开;控制油路4.2,14和15堵死）油路A的压力经控制油路（4.1）作用于先导阀芯（5）
上。同时，它经节流孔（6）作用于主阀（7）的弹簧加载侧。当该压力超过弹簧（8）的设定值时，先导阀芯
（5）克服弹簧（8）移动。该信号从油口A经控制油路（4.1）由内部给出，主阀芯（7）弹簧加载侧的油液经节流
口（9），控制台肩（10）和控制油路（11）及（12）流入油口B。主阀芯（7）存在一个压降，允许从油口A至B自由流动
弹簧（8）设定的压力保持不变。先导阀芯（5）的泄油经油路（13）由内部引入油口B。可以安装可选的单向阀
（3）使从油口B至A自由回流。
DZ...5X/...X...型 压力阀
（控制油路4.2 12和13打开；控制油路4.1 14和15堵死）
此阀的功能原则上与DZ...5X/...型阀相同。但是，对DZ...5X/...X...型阀，该信号借助于控制油路（4.2）由外部提供。
DZ...5X/...Y...型 顺序阀
（控制油路4.2 14或15打开；控制油路4.2和13堵死。）
此阀的功能原则上与DZ...5X/...型阀相同。但是，对DZ...5X/...Y...型阀，先导阀芯（5）的泄漏必须经油路（14）或（15）
无压排入油箱。控制油经油路（12）排到油口B。
DZ...5X/...Y...型 旁通阀
（控制油路4.2 14或15打开；控制油路4.2和13堵死。）
油口X的压力经控制油路（4.2）作用于先导阀（2）中的控制活塞（5）上。同时，油口A的压力经节流孔（6）作用于主阀芯
（7）的弹簧加载侧。当油口A的压力经节流孔超过弹簧（8）的设定值时，控制活塞（5）弹簧（8）移动，油液可经过节流孔（9）
和孔（16）从主阀芯（7）的弹簧加载侧流入弹簧腔（17），主阀芯（7）弹簧加载侧的压力峰值下降。打开主阀芯，（7）油液可以
以最小的压力损失从油口A流入油口B。弹簧腔（17）中的控制油经油路（14）或（15）无压排入油箱。安装的可选的单向阀（3）用于
油口B至A自由回流。
