Z2S10	10	--	1	3X	V	*
系列号码	通径	油口	开启压力	系列	氟橡胶密封	附加说明
Z2S10型　3×叠加式液控单向阀	10	--：油口A和B无泄漏封闭 A：油口A无泄漏封闭 B:油口B无泄漏封闭	1：0.15Mpa 2:0.3Mpa 3:0.6Mpa 4：1.0Mpa	3X:30至39系列 （30-39安装和连接尺寸相同）	无标记:丁腈橡胶密封 适用于符合DIN51524的矿物油（HL，HLP） V:氟橡胶密封 适用于磷酸脂（HFD-R）

油液	矿物油（HL，HLP）按DIN51524 磷酸酯（HFD-R）
油液清洁度	油液最高污染度按NAS1638第9级推荐过滤器最小过滤精度为Β10≥75。
油液温度范围(°C)	-30至+80对丁晴橡胶密封件
油液温度范围(°C)	-20至+80对丁氟橡胶密封件
油液粘度范围 (mm2/s)	2.8至500
液压油工作压力Mpa	31.5
最大流量L/min	120
流动方向	见符号

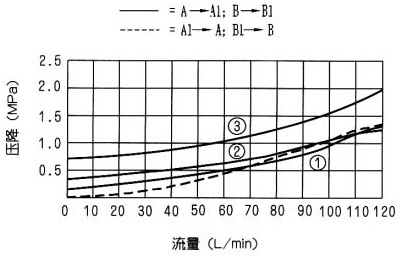

自由流动开启压力	见特性曲线
面积比	A1/A2=1/11.45;A3/A2=1/2.86(见结构图)
重量kg	大约3

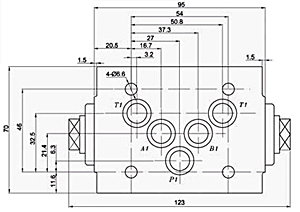

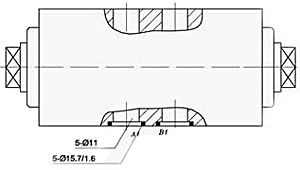

1.标牌 2.4个阀的安装孔 3.O形圈13×2用于油口A2、B2、P2、TA2、TB2。 阀固定螺钉M6 GB70-85-10.9 拧紧扭矩=15.5Nm 注：需要X和Y油口时，订货型号SO30（位于订货型号末端）（例如先导操作方向阀，规格10）

------ A1至A2 B1至B2 开启压力 1 0.15Mpa 2 0.3Mpa 3.0.6Mpa 4 1.0Mpa ------ A2至A1 B2至B1

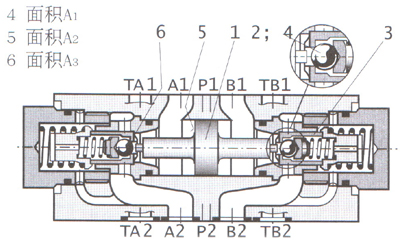

4 面积A1 5 面积A2 6 面积A3

Z2S型单向阀是叠加式结构的液控单向阀。用于一个或二个工作油口无泄漏封闭。油液可以由A1至A2或由B1至B2自由流动，而反方向则封闭。
当油液由A1到A2流过时，活塞（1）受压面向右运动。最初释压球阀（2）开启然后是单向阀芯（3）开启，实现反向流动。使油液由B2流向B1。
为确保阀正确关闭，在中位时方向阀工作油口必须油箱卸载（见典型回路）
