  • 首页 > 力士乐系列 > WE6型湿式电磁换向阀
    WE6型湿式电磁换向阀
    1.以直动式电磁铁操作方向滑阀作为标准类型
    2.安装面按KIN24 340 A型,ISO号4401和CETOP-RP 121H
    3.湿式直流电或附可拆卸圈的交流电磁铁
    4.有电磁铁可旋转90度
    5.可不放油液更换线圈
    6.可选的手动应急操作
    7.通径6
    8.压力至31.5MPa
    9.流量至60L/min
    型号说明:
    4 WE 6 * 6X O E G24 N Z4 B08 V *
    工作口 系列号码 通径 机能符号 系列号 有无复位弹簧 连接形式 电压形式 手动应急操作 方型插头 节流孔尺寸 密封形式 附加说明
    3:3个
    4:4个
    WE6型6×型湿式电磁换向阀 6 见下 6X:系列60至69
    (60至69:外形互换)
    无标记:有
    O:无
    OF:无但带定位机构
    E:电磁铁螺纹连接 G24:24V直流
    W220-50:220V交流 50Hz
    W220R:220V交流本整
    N:有
    无标记:无
    Z4:方型插头
    Z5L:方型插头带灯
    无标记:无插装式阻尼器
    B08:ø=0.8mm
    B10:ø=1.0mm
    B12:ø=1.2mm
    无代号:丁腈橡胶密封
    V:氟橡胶密封
    其它细节用文字说明

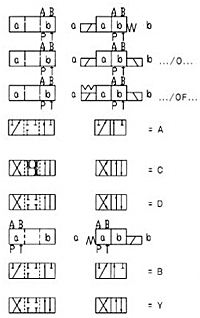

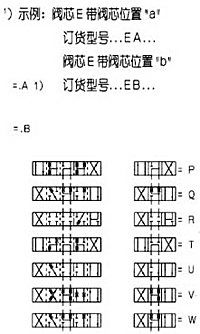

    机能符号:
    WE6型6×型湿式电磁换向阀 WE6型6×型湿式电磁换向阀 WE6型6×型湿式电磁换向阀
    技术参数:
    一般数据
    安装位置 可选择
    最高周围温度范围t°C 至50
    重量 带1个电磁铁阀 m kg 1.45
    重量 带2个电磁铁阀 m kg 1.95

    液压数据
    最高工作压力 油口A,B,P P Mpa 35
    最高工作压力 油口T P Mpa 至21(=);至16(-)
    如果工作压力超过允许压力,对于阀芯A和B的阀,油口T须用作泄油口。
    最大流量 qv L/min 至80(=);至60(-)
    流量面积(切换位置为O):阀芯为Q A mm2 约公称面积的6%
    流量面积(切换位置为O):阀芯为W A mm2 约公称面积的3%
    液压油
    1)适用于丁腈橡胶密封和氟橡胶密封
    2)只用 于氟橡胶密封
    矿物油(HL,HLP)按DIN51 524 1;
    快速生物解降油液按VDMA 24 568
    HETG(菜籽油)1;
    HEPG(聚乙二醇);HEES(合成酯)2;
    其它油液按要求
    油液温度变化范围°C -30至+80(带丁腈橡胶密封)
    -20至+80(带氟橡胶密封)
    粘度范围 mm2/s 2.8至500
    油液清洁度 油液最高污染等级按NAS1638第9级,
    因而我们推荐过滤器最小过滤精度Β10≥75.
    电器数据
    电压类型 直流 交流
    可用电压 U V 12,24,42,60,96,
    110,180,205,220
    42,110,120,
    220,50/60Hz
    允许电压(公差电压) % ±10
    需用功率 P W 30 --
    保持功率 P VA -- 50
    冲击功率 P VA -- 220
    工作循环 100% 100%
    循环时间按 开 P ms 25至45 10至20
    ISO 6403关 T ms 10至25 15至40
    切换频率 次/h 至15000 至7200
    绝缘等级按DIN 40050 IP65 IP65
    线圈温度 T °C 至+150 至+180
    电器保护导线须按照有关规定(PE)接地

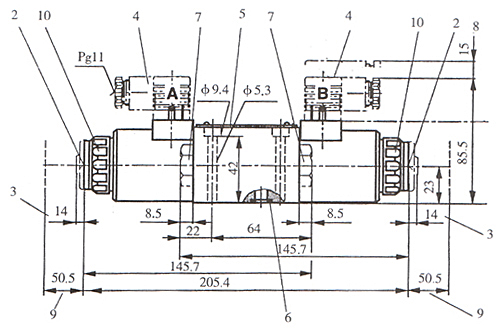

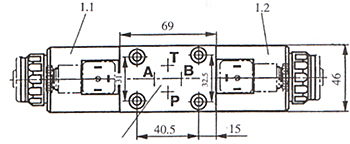

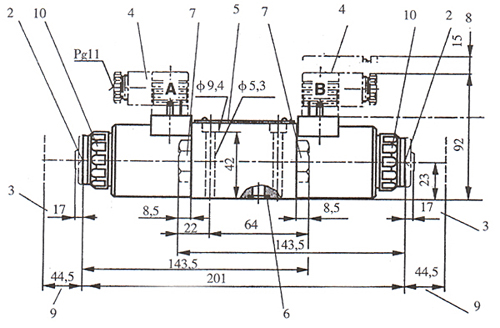

    直流电磁铁阀的尺寸图:
    WE6型6×型湿式电磁换向阀
    1 1个电磁铁″a″(灰色插入式接头)
    1.2 2个电磁铁″b″(黑色插入式接头)
    2 手动应急操作
    3 带手动应急操作电磁铁″N″的尺寸
    4 插入式接头按DIN43650
    5 名牌
    6 “O”型圈9.25×1.78
    7用于1个电磁铁阀的堵头
    8 取下插入式接头所需空间
    9 取下线圈所需空间
    10 固定螺母拧紧扭矩MA=4Nm
    11 安装面按DIN24340,A型ISO 4401和CETOP-RP 121H
    底板 B341/01(G1/4)
    G342/01(G3/8)
    G502/01(G1/2)
    阀固定螺钉
    M5×50GB70-85-10.9
    拧紧扭矩MA=8.9Nm
    WE6型6×型湿式电磁换向阀 WE6型6×型湿式电磁换向阀

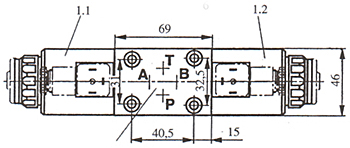

    交流电磁铁阀的尺寸图:
    WE6型6×型湿式电磁换向阀
    1 1个电磁铁″a″(灰色插入式接头)
    1.2 2个电磁铁″b″(黑色插入式接头)
    2 手动应急操作
    3 带手动应急操作电磁铁″N″的尺寸
    4 插入式接头按DIN43650
    5 名牌
    6 “O”型圈9.25×1.78
    7用于1个电磁铁阀的堵头
    8 取下插入式接头所需空间
    9 取下线圈所需空间
    10 固定螺母拧紧扭矩MA=4Nm
    11 安装面按DIN24340,A型ISO 4401和CETOP-RP 121
    底板 B341/01(G1/4)
    G342/01(G3/8)
    G502/01(G1/2)
    阀固定螺钉
    M5×50GB70-85-10.9
    拧紧扭矩MA=8.9Nm
    WE6型6×型湿式电磁换向阀 WE6型6×型湿式电磁换向阀
    特性曲线:
    WE6型6×型湿式电磁换向阀 WE6型6×型湿式电磁换向阀
    性能极限:
    所给的工作极限用于两个方向流动的情况(如同时有B至T回流的P至A流向)
    在单向流动时(如从P至A,B口被堵塞),由于阀内的流动力量,允许的切换极限可能降低。
    工作极限是在电磁铁处于工作温度,电压欠压10%,且油箱没有受压的情况下测得。
    直流电磁铁
    示例:G24;24V

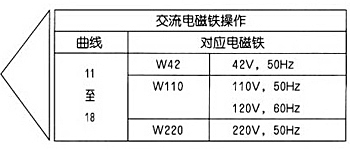

    交流电磁铁
    示例:G230;230V;50Hz(见以下)

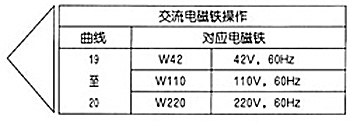

    交流电磁铁
    示例:G230;230V;60Hz(见以下)
    曲线 符号 曲线 符号 曲线 符号
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    A,B
    V
    F,P
    J
    G,H,T
    A/O,A/OF,L,U
    C,D,Y
    M
    E,R,C/O,C/OF
    D/O,D/OF,Q,W
    11
    12
    13
    14
    15
    16
    17
    18
    A,B
    V
    F,P
    G,T
    H
    A/O,A/OF,C/O,C/OF
    D/O,D/OF,E,J,L
    M,O,R,U,W
    C,D,Y
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    A,B
    V
    A,B
    F,P
    G,T
    J,L,U
    A/O,A/OF,Q,W
    C,D,Y
    H
    C/O,C/OF,D/O,D/OF,E
    M,R

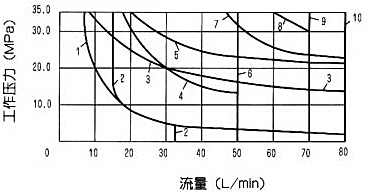

    性能极限曲线图:
    WE6型6×型湿式电磁换向阀
    WE6型6×型湿式电磁换向阀 WE6型6×型湿式电磁换向阀
    WE6型6×型湿式电磁换向阀 WE6型6×型湿式电磁换向阀

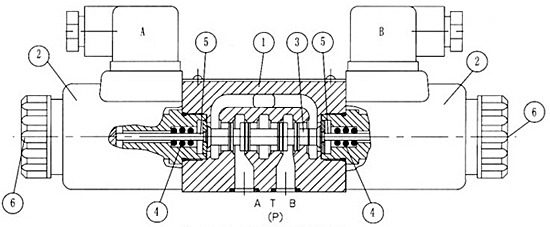

    结构图:
    WE6型6×型湿式电磁换向阀
    功能说明:
    WE型换向阀是由电磁铁操作的换向滑阀,用以控制油液的开启,停止和方向。
    这种方向控制阀主要包括阀体(1),1个或2个电磁铁(2),控制阀芯(3)和1个或2个复位弹簧(4)。
    在未通电的状态下,控制阀芯(3)由复位弹簧(4)保持在中间初始位置(脉冲阀除外)。控制阀芯(3)由湿式电
    磁铁(2)操作。
    为了保证获得满意的操作,务必使电磁铁的压力腔充满油液。
    电磁铁(2)的力经过推杆(5)作用在控制阀芯(3)上,将其由需位置,这就使油液从P至A,B至T,P至B或A至T自
    由流动。
    当电磁铁(2)断电时,控制阀芯(3)复位弹簧(4)推向初始位置。
    可选的手动应急操作(6)在电磁铁不通电的情况下可控制阀芯(3)运动。
    型号4WE6..6X/O...(仅限于符号A,C,D)
    这一型号带包括2切换位置和2个电磁铁和1个定位机构电磁铁的方向控制阀。
    型号4WE6..6X/OF...脉冲阀(仅限于符号A,C,D)
    这是包括带2个切换位置,2个电磁铁和1个定位机构的方向控制阀。两个切换阀 位分别固定,因此没有必要使电磁铁一直通电。
    插装式阻尼器(型号4WE..6X/.../B...)
    由于切换过程中的特殊工作状态,可出现大于阀性能曲线允许的流量。 在这种情况下,有必要安装插装阀节流塞。
    阻尼器安装在方向控制阀的P口上。
