    Z2FS6叠加式双单向节流阀
    1、叠加式结构
    2、安装面按DIN24340 A型,ISO4401和CETOP-RP121H
    3、4个调节型式 带内六角锁紧螺母和防护帽的螺钉、带刻度可锁旋钮
        带刻度和内六角的心轴、带刻度旋钮
    4、用于限定二个工作油口的主流量或控制流量
    5、用于进口或出口节流
    7、通径(NG)6
    8、压力至31.5MPa
    9、流量至80L/min
    型号说明:
    Z2FS 6 A 2 4X 1Q V *
    系列号码 通径 节流阀 调节型式 系列 阀的型式 密封物 附加说明
    双单向节流阀 6:6 -1):A,B两腔有节流阀
    A:A腔有节流阀
    B:B腔有节流阀
    2:带内六角锁紧螺母和防护帽的螺钉
    32):带刻度可锁旋钮
    5:带刻度和内六角的心轴
    7:带刻度旋钮
    4X:系列40-49
    (40-49系列内部结构和连接尺寸相同)
    1Q:带精细调整
    2Q:标准型
    无标记:丁腈橡胶密封,
    适用于符合DIN51524的矿物油(HL,HLP)
    V:氟橡胶密封
    适用于磷酸酯(HFD-R)
    其它细节用文字说明
    1)A、B两腔有相同节流阀装置    2)件号00008158的H钥匙是供货清单部件
    技术参数:
    油液 矿物油(HL,HLP)按DIN51542(HL,HLP);
    磷酸酯(HFD-R)
    温度范围 °C -20至+80(适用于磷酸酯油)
    粘度 mm2/s 10至800
    清洁度 允许的最高油液污染度按NAS1638,9级,
    因此我们推荐使用最小过滤比β10≥75
    最大工作压力 Mpa 31.5
    最大流量 L/min 80
    重量 kg 大约为0.8
    图形符号:
    Z2FS6叠加式双单向节流阀 Z2FS6叠加式双单向节流阀
    Z2FS6叠加式双单向节流阀 Z2FS6叠加式双单向节流阀
    1=阀侧   2=底阀侧

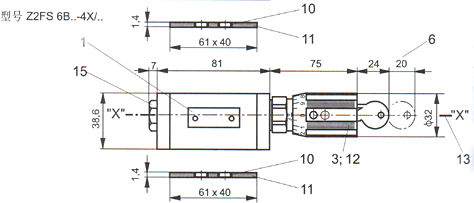

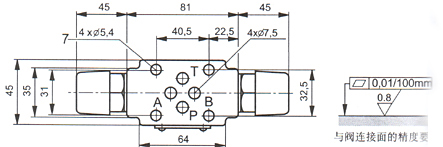

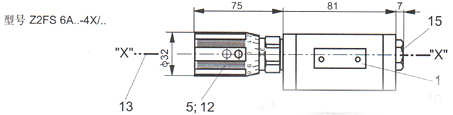

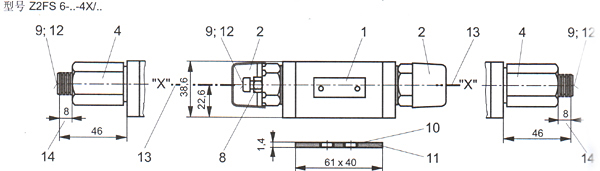

    外形尺寸:
    Z2FS6叠加式双单向节流阀
    Z2FS6叠加式双单向节流阀
    1 标牌
    2 调节型式“2”
    3 调节型式“3”
    4 调节型式“5”
    5 调节型式“7”
    6 拔出钥匙所有空间
    7 阀的安装孔
    8 锁紧螺帽S=10
    9 设定流量截面的调整螺钉内六角S=5
    10 O型圈9.25×1.78适用油口A,B,P,T
    11 O型板
    12 用于所有的调节型式
    逆时针=节流口开大
    顺时针=节流口开小
    13将进口节流改为出口节流时把“×-×”
    轴旋转180°可实现
    14 行程
    15 端盖S=32
    阀的固定螺钉
    M5 GB70-85-10.9
    拧紧扭矩8.9Nm
    Z2FS6叠加式双单向节流阀
    Z2FS6叠加式双单向节流阀

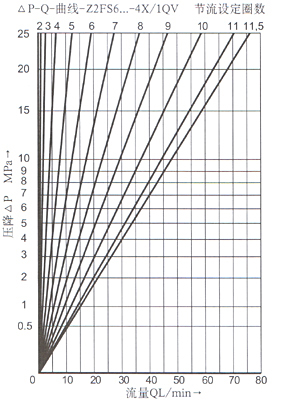

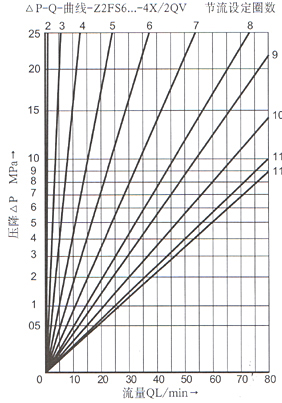

    特性曲线:
    Z2FS6叠加式双单向节流阀 Z2FS6叠加式双单向节流阀
    Z2FS6叠加式双单向节流阀

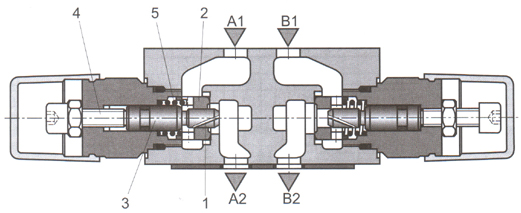

    结构图:
    Z2FS6叠加式双单向节流阀
    功能说明:
    Z2FS6叠加双单向节流阀,通过改变节流口断面大小来调节油路流量,实现流量控制,在反向时,液流直接通 过单向阀自由流动,在进口节流控制时,油液从A1口通过节流口(1)流入A2口。节流口是由单向阀 板(2)和节流阀芯(3)组成。通过调节螺钉(4)调节节流口(1)的大小。
    油液从A2口流向A1时,压缩单向弹簧(5)打开单向阀板(2)使该阀起单向阀作用,并允许油液自由流动。改变 Z2FS6叠加式单向节流阀安装位置。可实现进口节流或出口节流。
    主流量限制(型号中以2Q表示)
    叠加式双单向节流阀为了改变执行器的速度应安装于方向阀和底板之间。
    控制流量限制(型号以Q表示)
    用于控制流量限制,将叠加式双单向节流阀安装于主阀与先导阀之间。
