    叠加式液控单向阀
    1. 对于底板安装面DIN243404A型、ISO4401和CETOP12H底板。
    2. 带与不带泄油口。
    3. 4种开启压力。
    4. 通径(NG)6mm。
    5. 压力至31.5MPa。
    6. 流量至60L/min。
    型号说明:
    S V 6 P B 1 6X V *
    系列号码   通径 安装 释压特征 开启压力 系列 氟橡胶密封 附加说明
    SV和SL型 6×液控单向阀 6
    8
    6 P:底板安装 B:无 1
    2
    3
    4
    见ΔP-Q曲红A至B
    6X:60-69系列
    (60-69系列,内部结构及连接尺寸相同)
    无标记:丁腈橡胶密封。
    适用于矿物油(HL.HLP)
    按DIN51524Z
    V=氟橡胶密封。
    适用于磷酸脂(HFD-R)

    技术参数:
    一般参数
    重量        (kg) 大约 0.8
    安装位置   可选择
    流动方向  A至B自由流动,液控操作时由B到A流动
    液压参数
    工作压力       (Mpa) 至3.15
    油口控制压力     (Mpa) 0.5至31.5
    控制流量-油口X    (cm3 0.68
    控制流量-油口Y    (cm3 0.58
    控制面积-面积A1    (cm2 (面积见前页结构图) 0.42
    控制面积-面积A2    (cm2 (面积见前页结构图) 1.33
    控制面积-面积A3    (cm2 (面积见前页结构图) 0.19
    油液 矿物油(HFD-R)
    油液 按DIN51524
    油液 磷酸脂(HFD-R)
    油液温度范围     (°C) -30至+80(用丁腈橡胶密封件)
    油液温度范围     (°C) -20至+80(用氟橡胶密封件)
    粘度           (mm2/s) 218至500
    油液清洁度 油液最高限价污染度按NAS1638第9级
    推荐过滤器最小滤精度为期不远β10≥75

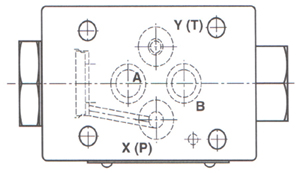

    尺寸图:
    SV和SL型 6×液控单向阀 SV和SL型 6×液控单向阀
    1 油口Y用于“SL”型阀(在“SV”型阀中堵住此口)
    2 标牌
    3 定位销
    4 “O”形图9.25×11.78(油口A,B,X,Y)
    5 开启压力为“1” “2” “3”的阀的尺寸
    6 开启压力为“4”尺寸
    7 阀的安装孔
    底板
    G341/01(G1/4 M14×1.5)
    G342/01(G3/8 M18×1.5)
    G502/01(G1/2 M22×1.5)
    阀固定螺钉
    M5×50
    GB70-85-10.9
    扭矩拧紧扭矩=8.9NM
    SV和SL型 6×液控单向阀 SV和SL型 6×液控单向阀

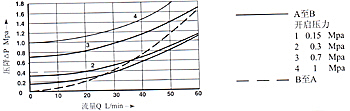

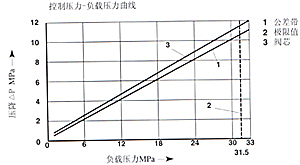

    性能曲线:
    SV和SL型 6×液控单向阀 SV和SL型 6×液控单向阀

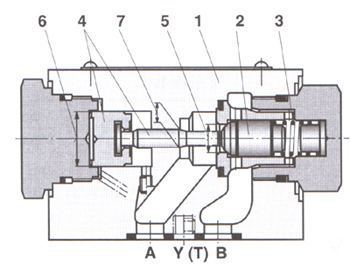

    结构图:
    SV和SL型 6×液控单向阀 SV和SL型 6×液控单向阀
    功能说明:
    SV和SL型液控单向阀可使液压开启而允许反向流动。此类阀用于有压液压回路部分隔离,即防止管路失效时负载下落及由于阀 芯的泄漏负载缓慢下降。
    它们的组成主要包括阀体(1)、阀芯(2)、压缩弹簧(3)和控制活塞(4)。
    SV型″(无泄油口)
    油液可以由A至B自由流动,在相反方向,阀芯(2)被压缩弹簧和系统压力牢固地保持在其阀座上。
    通过向控制口X提供压力,控制活塞(4)被推向右侧。这样阀芯(2)离开阀座而使汕液有B至A流动。
    压力作用于控制活塞(4)时,为了确保阀开启,需要一定的最低控制压力
    堵上泄油口Y。
    SL型…(带泄油口)
    该阀的功能与SV型相同。
    不同之处在于增加了泄油口Y。此处控制活塞(4)的环形面积与A口隔离,来自A口的压力只作用于控制活塞(4)的面积
    A3(7)上。
    该阀用于开启后,A口有荷载场合,而SV阀用于阀开启后A口处于卸荷场合。
