DA

W

C

10

A1)

1

5X

10

10

Y

6E

G241)

N 1)

Z4

V

*

系列 型号

有无 方向 阀

阀的 形式

通径

工作 形式

调节 型式

系列

压力 调节 范围

转换 压差 （P→A）

控制 油返 回

有无 方向阀

电压

有无 应急 操作

插头

密封 物

附加 说明

DA/ DAW型 5× 系列 先导 式卸 荷阀

无标 记 ：无 W： 有， 且是 顶装 式的

无标 记： 先导 式阀 C：先 导阀 无主 阀 元件 （ 不填 阀 规格） C：先导 阀 带主 阀 元件 （填 规格 30）

10: 10

A1):

常闭 式

1: 调节 手柄 2：带 保护 罩的 调节 螺栓 3：带锁 及刻 度的 调节 手柄 4: 带 刻度 的 调节 手柄

5X： 50至 59 系列 （ 50- 59 系列 内部 结构 与 连接 尺寸 相同）

5: 0至 5Mpa 10: 5至 10Mpa 20: 10至 20Mpa 31.5: 20至 31.5Mpa

10: 中间 范围 10% 17: 中间 范围 内17%

Y: 外部 返回 无标 记： 内部 返回

无标 记 ：不带 6E： 带

G241):24 直流 W2201):220 交流 50Hz

无标 记：无 N1)带， 为 手动 的

Z4： 直角 插头 DIN 43650 Z5： 大号 插头 Z5L 带指 示灯 大号 插头

无标 记： 丁腈 橡胶 密封 适用 于 符合 DIN 51524 的 矿物 油 （HL ，HLP ） V： 氟橡 胶密 封 适用 于 磷酸 脂 （HFD -R ）

B1):

常开 式

一般参数
通径	通径10	通径25	通径32
重量 DA... kg	2.6	6.6	12.3
重量 DAW... kg	3.8	7.8	13.5
重量 DAC... kg	1.2
重量 DAWC... kg	2.4
重量 DAC30... kg	1.5
重量 DAWC... kg	2.7
安装位置	可任选
液压参数
工作压力 Mpa	31.5
工作压力油口A Mpa	31.5(P至T切换后)
油液	矿物油（HL，HLP）按DIN51524 磷酸脂（HFD-R）
油液温度范围 °C	-30至+80（对丁腈橡胶密封件
油液温度范围 °C	-20至+80（对氟橡胶密封件）
粘度 mm2/s	10至800
最大流量用于规格 10%型 L/min	40	80	120
最大流量用于规格 17%型 L/min	60	120	240
油液清洁度	油液最高污染度按NAS1638第9级。 推荐过滤器最小过滤精度为Β10≥75
最高设定压力 Mpa	5;10;20;35

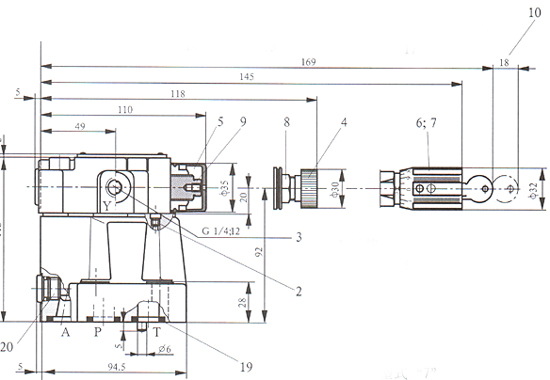

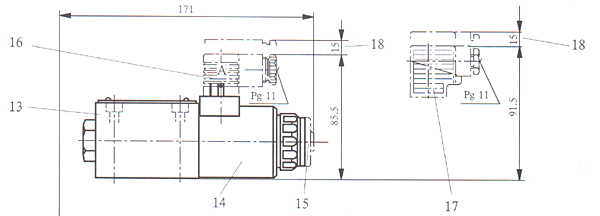

1.标牌 2.不带控制油内部回油 3.油口Y用于控制油外部回油 4 调节形式“1” 5 调节形式“2” 6 调节形式“3” 7 调节形式“7” 6 拔出钥匙的空间 7 阀的安装孔 8 锁紧螺母S=22 9 内六角S=10 10.拨出钥匙的空间	11.定位销 12.阀的安孔（阀的固定螺钉见底板尺寸） 13.方向阀规格6 14电磁铁“a” 15.带手动应急N电磁铁，可选择。 16.直角插头Z4按DIN 43 650 17.直角插头Z5和Z5L按DIN 43 650 19.O形圈17，12×2.62适用油口A，P，T 20.内装式单向阀

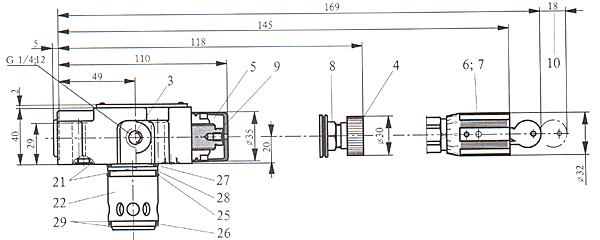

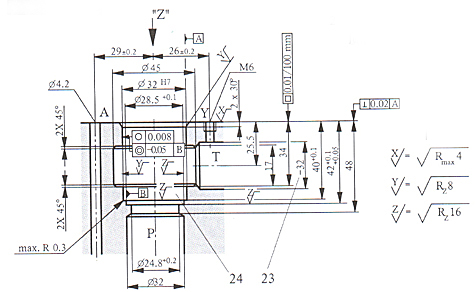

1 标牌 3 油口Y用于控制油外部回油 4 调节形式“1” 5 调节形式“2” 6 调节形式“3” 7 调节形式“7” 6 拔出钥匙的空间 7 阀的安装孔 8 锁紧螺母S=22 9 内六角S=10 10 拨出钥匙的空间 12 阀的安孔  （阀的固定螺钉M8×40 GB70-85-10.9）   拧紧扭矩37Nm	19 O形圈9.25×1.28适用油口A，P，T 22 主阀芯 23 ø32孔可沿半径上任何位置钻出,与ø45孔相   交,但务必不要触及阀的安装孔。 24 在装配主阀芯之前，必须把O形圈和挡圈装入此孔。 25 O形圈28.3×1.78 26 O形圈27.3×2.4 27 O形圈28.24×2.62 28 挡圈8-024；29.03×1.35 29 挡圈28.4×32×0.7   顶装的方向阀尺寸（见通10的尺寸图）

通径	型号	øD1	D2	T1	阀固定螺钉	拧紧钮矩	重量
10	G467/01	28	G3/8	12	4个M10×50 Gb70-85-10.9	75Nm	1.7kg
10	G468/01	34	G1/2	14	4个M10×50 Gb70-85-10.9	75Nm	1.7kg

	1.qvpmax用于10%型 2.qvpmax用于17%型 这些曲线在整个流量范围内对（T）口 在我背压时有效

DA/DAW型阀是先导式卸荷阀。它们用于给蓄能器补油。在采用高低压双泵的液压系统中，当系统压力进入高压时，低压泵 则自动卸荷。

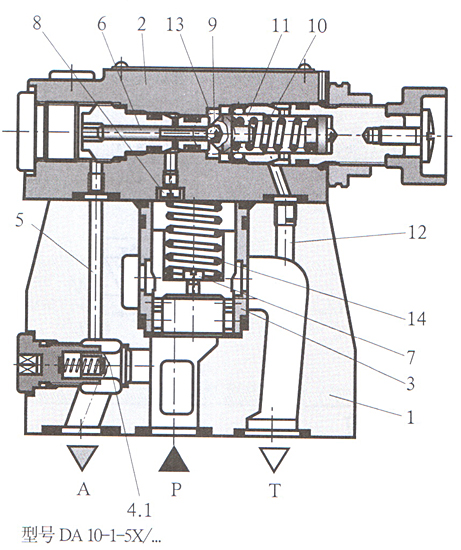

DA型阀
泵流量从P至A转换到P至T。
泵经过单向阀（4）输油给液压系统（P至A）。油口A的压力经控制油路（5）进入先导控制阀芯（6）。同时，油口P的压 力经节流孔（7）和（8）进入主阀芯（3）的弹簧加载侧及先导阀（2）中的球阀（9）。一旦达到由先导阀设定的截止压 力，球阀克服弹簧（10）离开其阀座。油液此时经节流孔（7）和（8）流入弹簧腔（11）。从弹簧腔油液或者经控制油路 （12）（在DA...5X/...型阀中）由内部，或者经控制油路（13）（在DA...5X/Y...型阀中）由外部返回油箱。由于节流 孔（7）和（8）,使主阀芯（3）存在一个压降。主阀芯这时离开阀座而打开油口P至T由于A腔的压力作用在柱塞（6）和单 向阀（4，1）上。使球阀（9）打开和单向阀关闭。这样就完成了泵流量从P至A转换到P至T。
泵流量从P至T转换至P至A。
先导阀芯（6）的面积比阀座上的球阀（9）的有效面积大10%或17%。当执行器（系统）压力下降值等于转换比时，弹簧 （10）将球阀（9）推靠在阀座上。进而，建立起作用于主阀芯（3）并隔离P与T。泵的流量再一次经单向阀（4）输入 液压系统（P至A）。

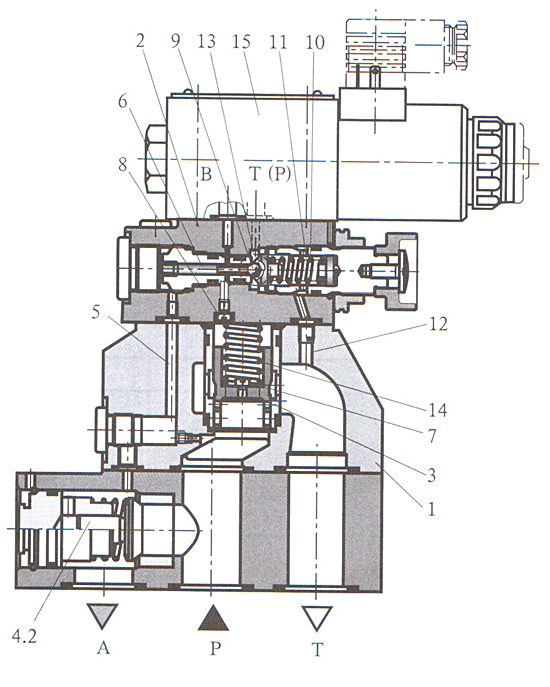

DAW型
该阀功能基本与DA型相同。只是在先导阀上装有电磁阀（15），能实现在先导阀调定的切换压力下任意实现从P-T或 P至A的转换。

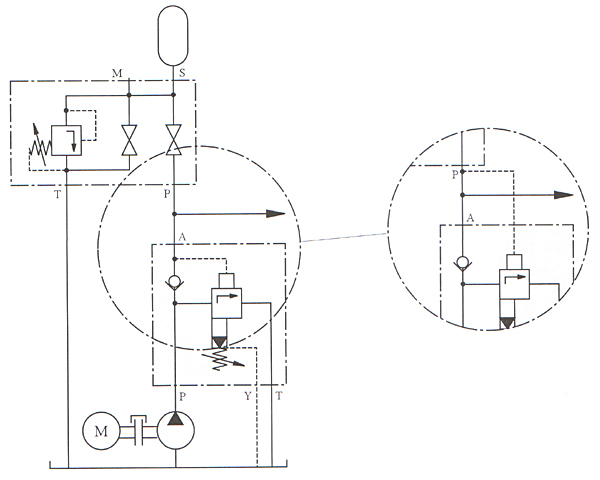

典型回路

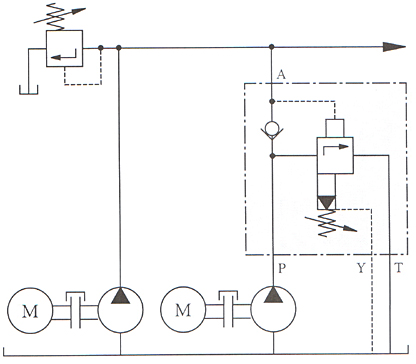

带高压和低压泵液压系统

保持DA阀与蓄能器之间连接阻力尽可能小如果大的阻力不可避免，采用DA.../SO 80型阀 （此型阀从先导阀至蓄能器单独连接） 对于大的泵流量、或低的压差（100%），Y型最好。即控制油外部返回。
