    Z2S6叠加式液控单向阀
    1.安装面按DIN24340 A型　ISO 4401和CETOP RP121H
    2.按要求无泄漏密封一个或二个工作油口
    3.适用于垂直结叠装
    4.通径（NG）6mm
    5.压力至31.5MPa
    6.流量至100L/min
    7.3种不同开启压力
    型号说明：
    Z2S6 6 -- 1 6X V *
    系列号码 通径 油口 开启压力 系列 氟橡胶密封 附加说明
    Z2S6型　６×叠加式液控单向阀 6 --：油口A和B无泄漏封闭
    A：油口A无泄漏封闭
    B:油口B无泄漏封闭    		 1：0.15Mpa
    2:0.3Mpa
    3:0.7Mpa
    		 6X:60至69系列
    （60-69安装和连接尺寸相同）    		 无标记:丁腈橡胶密封
    适用于符合DIN51524的矿物油（HL，HLP）
    V:氟橡胶密封
    适用于磷酸脂
    （HFD-R）
    技术参数：
    油液 矿物油（HL，HLP）按DIN51524
    磷酸酯（HFD-R）
    油液清洁度 油液最高污染度按NAS1638第9级推荐过滤器最小过滤精度为Β10≥75。
    油液温度范围(°C) -30至+80对丁晴橡胶密封件
    油液温度范围(°C) -20至+80对丁氟橡胶密封件
    油液粘度范围 (mm2/s) 2.8至500
    液压油工作压力Mpa 31.5
    最大流量L/min 60
    流动方向 见符号
    自由流动开启压力 见特性曲线
    面积比 A1/A2=1/3
    重量kg 大约0.8

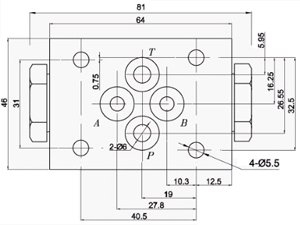

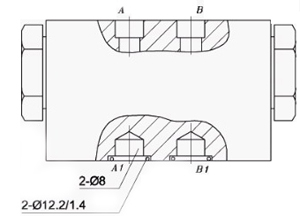

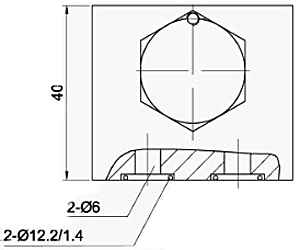

    尺寸图：
    Z2S6型　６×叠加式液控单向阀 Z2S6型　６×叠加式液控单向阀
    1.标牌
    2.安装螺钉孔
    3.O形圈9.25×1.78用于油口A2、B2、P2、T2。
    阀固定螺钉
    拧紧扭矩=8.9Nm
    Z2S6型　６×叠加式液控单向阀 Z2S6型　６×叠加式液控单向阀

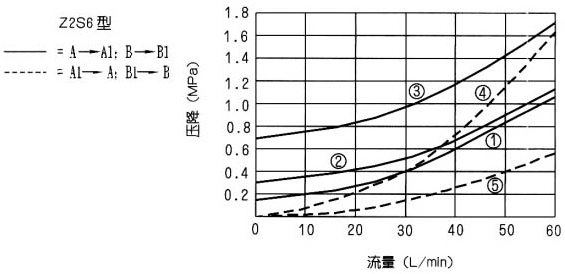

    性能曲线：
    Z2S6型　６×叠加式液控单向阀 ---=A1→A2;B1→B2
    ---=A2→A1;B2→B1
    1 开启压力 1
    2 开启压力 2
    3 开启压力 3
    4 经过单向阀插件 5 自由流动（无单向阀插件）“A”和“B”型

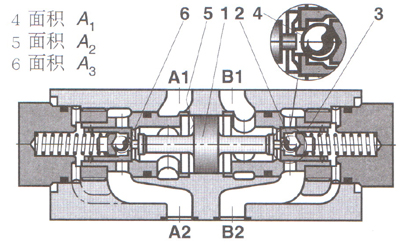

    结构图：
    Z2S6型　６×叠加式液控单向阀
    1 活塞 2 单向阀芯片 3 面积A1 4 面积A2
    功能说明：
    Z2S型单向阀是叠加式结构的液控单向阀。用于一个或二个工作油口无泄漏封闭。油液可以由A1至A2或由B1至B2自由流动，而反方向则封闭。
    当油液由A1到A2流过时，活塞（1）反向流动。使油液同B2流向B1。
    为确保阀正确关闭，在中位时方向阀工作油口必须油箱卸载（见典型回路）
    典型回路：
    Z2S6型　６×叠加式液控单向阀
