    Z2FS16叠加式双单向节流阀
    1、叠加式结构
    2、安装面按DIN24340 A型,ISO4401和CETOP-RP121H
    3、用于限定二个工作油口的主流量或控制流量
    4、用于进口或出口节流
    5、通径16
    6、压力至31.5MPa
    7、流量至250L/min
    型号说明:
    Z2FS 16 3X S V *
    系列号码 通径 系列 阀的节流形式 密封物 附加说明
    双单向节流阀 10:10 3X:系列30-39
    (30-39系列内部结构和连接尺寸相同)
    S:进口节流
    S2:出口节流
    无标记:丁腈橡胶密封,
    适用于符合DIN51524的矿物油(HL,HLP)
    V:氟橡胶密封
    适用于磷酸酯(HFD-R)
    其它细节用文字说明
    技术参数:
    油液 矿物油(HL,HLP)按DIN51542(HL,HLP);
    磷酸酯(HFD-R)
    油液温度范围 °C -30至+80对丁腈橡胶密封件
    油液温度范围 °C -20至+80对氟橡胶密封件
    粘度 mm2/s 2.8-380
    油液清洁度 允许的最高油液污染度按NAS1638,9级,
    因此我们推荐使用最小过滤比β10≥75
    最大工作压力 Mpa 35
    最大流量 L/min 250
    重量 kg 大约为4.7
    机能符号:
    Z2FS16型3×叠加式双单向节流阀 Z2FS16型3×叠加式双单向节流阀
    1=阀侧   2=底阀侧

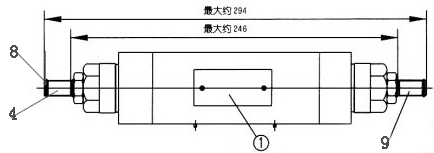

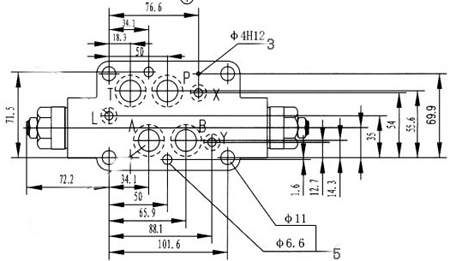

    外形尺寸:
    Z2FS16型3×叠加式双单向节流阀 Z2FS16型3×叠加式双单向节流阀
    1 标牌
    2 定位销
    3 2定位销孔
    4 改变流量开度的设定螺钉
    逆时针旋转=流量变大
    顺时针旋转=流量变小
    5 6个阀的安装孔
    6 O形圈22×2.5适用于油口A,B,P,T
    7 O形圈10×2适用于油口X,Y,L
    8 内六角螺母S=6
    9 锁紧螺母S=19
    阀的固定螺钉
       4个M10 GB70-85-10.9
    和2个M6GB70-85-10.9
       拧紧扭矩75Nm和15.5Nm
    Z2FS16型3×叠加式双单向节流阀 Z2FS16型3×叠加式双单向节流阀

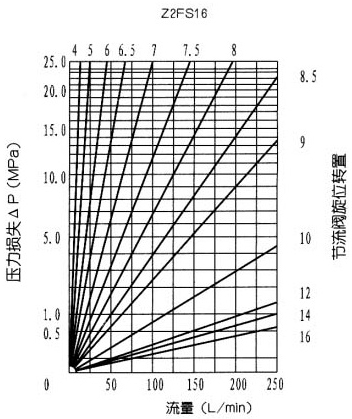

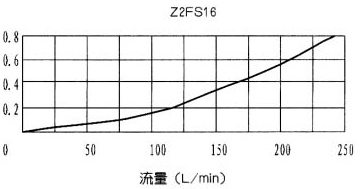

    特性曲线:
    Z2FS16型3×叠加式双单向节流阀
    Z2FS16型3×叠加式双单向节流阀

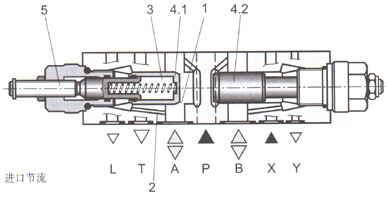

    结构图:
    Z2FS16型3×叠加式双单向节流阀
    功能说明:
    Z2FS16叠加双单向节流阀,通过改变节流口断面大小来调节油路流量,实现流量控制,在反向时,液流直接通 过单向阀回油。
    用于进口节流控制,油液从A口流入节流口(1)。同时油流经阀芯(4.1)的加载侧,除弹簧力外存在的压力 把节流阀(4.1)保持在由调节螺钉(5)所设定的位置上。达到节流目的。当油流从B口流出时,压力油克服弹簧力。 打开节流阀芯(4.2),使该阀起单向阀作用,允许油液自由流动。流量控制型式分进口节流以S表示,出口节流以S2 表示可选不同的阀体来实现。
    主流量限制
    叠加式双单向节流阀为了改变执行器的速度应安装于方向阀和底板之间。
    控制流量限制(型号以Q表示)
    用于控制流量限制,将叠加式双单向节流阀安装于主阀与先导阀之间。
