WMM	6	*	50	/	F	B08	V	*
系列号码	通径	滑阀机能符号	系列号		带定位器	带阻尼器	磷酸酯液压油	附加说明

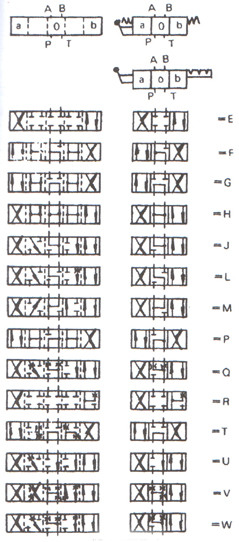

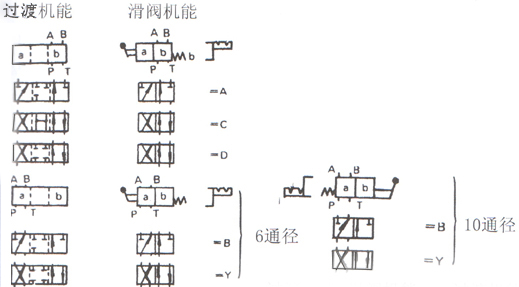

WMM型手动换向阀	6	见下	50：50系列号		无标记：弹簧复位 F：带定位器	无标记：不带阻尼器 B10:带阻尼器，节流孔直径0.8mm B12:带阻尼器，节流孔直径1.2mm	无标记：矿称质液压油 V：磷酸酯液压油

通径		6	10	16
流量 （L/min）		-60	-100	-300
工作压力（Mpa）	P.A.B腔	31.5		35
工作压力（Mpa）	T腔	16	16	25
流动截面积 （在中位时）		Q型阀芯为公称截面积的6% W型阀芯为公称截面的3%		Q、V型机能为公和截面的16% W型机能为公称截面的3%
介质		矿物液压油    磷酸脂液压油
介质粘度（mm2/s）		2.8-500
介质温度		-30-+80
操纵力（N）		无回油压力时20 回油压力16Mpa时30	带定位装置时16到23 带复位弹簧时20至27	约75
阀重量(kg)		1.4	4.0	8
油液清洁度		NAS1638的9级

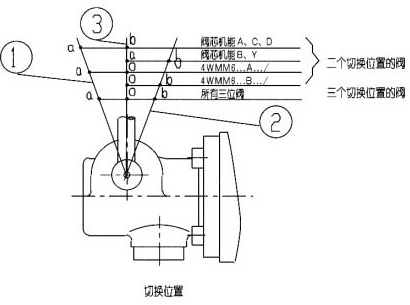

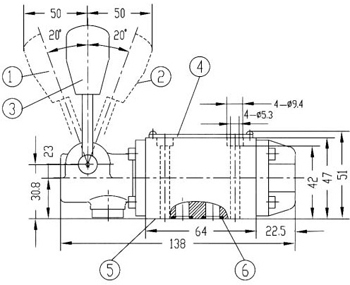

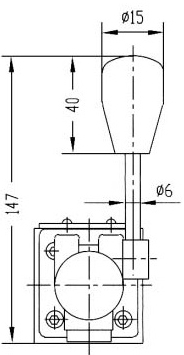

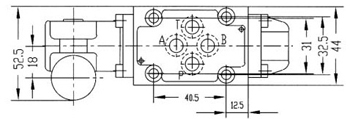

	连接板G341/01；G342/01；G502/01（同WE6） 1.切换位置a 2.切换位置b 3.切换位置O、a和b(2位阀上a和b) 4.标牌 5.阀连接面 6.O型圈9.25×1.78用于A、B、P和T

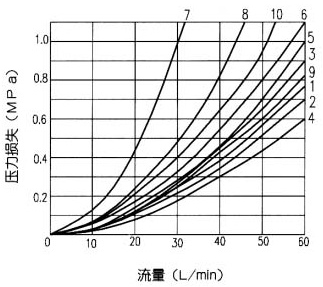

  由于有阻塞，这类阀的工作性能与过滤精度有关。为了获得给定允许流量值，推荐采用25µm的全流量过滤 。

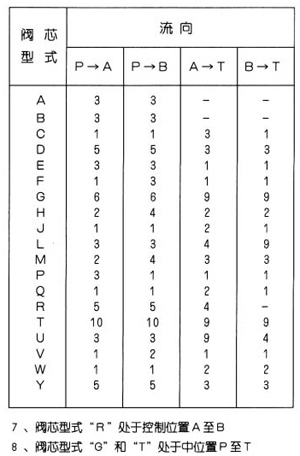

阀内部的各种作用力也影响其工作极限，因此对于四通阀来说，所给出的流量数值都是两流量通道都工作的正常情形下的
数值（例如由P至A并同时由B到T回油见表）.
  如果只要求一个方向流动，将四通阀的A口或B口堵塞而作为三能阀使用时，则在严重情况下其流量可能很小。

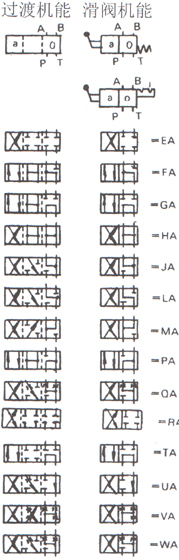

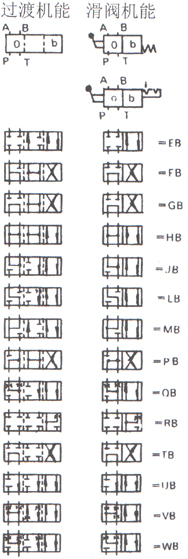

WMM型手动换向阀是通过手柄的前后移动使阀芯做轴向运动从而对油路进行切换的直动换向滑阀。具有二位三通、 二们四通用三位四通多种滑阀机能，并可选择定位器和弹簧复位装置。采用板式连接。
4WMM……/型

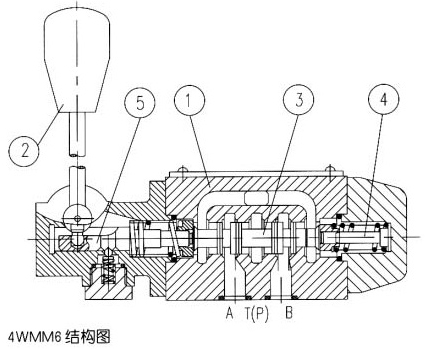

该阀由阀体，手柄 ，阀芯及一个或两个复位弹簧 ，和推杆菌等组成。
手柄处于图示位置时，阀芯被复位弹簧保持在中位或初始位置上。当向右或向基推动手柄时，手柄通过铰链推支杆并直接 控制阀芯，阀芯便移动到要求的位置，从而获得所需要的流动截面。当手柄回到零位时，控制阀芯借助复位弹簧筑回到正常位 置。这种阀的切换位置由手柄操纵确定。
4WMM……/F型：
原理与WMM……型基本相同。但这种型式的阀是有二个或三个切换位置和一个定位器的控制阀。因而所有切换 的位置都固定的。
插装阻尼器：
由于工作条件限制切换过程中可能出现流量大于性能曲线上的数值，需要采用插装阻尼器装在控制阀的P油路中。
