    DV/DRV型节流截止阀/单向节流截止阀
    1、管式直接安装
    2、板式安装
    3、彩色刻度,重复精度高
    4、阀体材料:钢、黄铜、不锈钢
    5、有可选更好的节流杆
    7、通径(NG)6-40mm。
    8、压力至35MPa。
    9.流量至600L/min。
    型号说明:
    DV 20 S 1 1X M 2 *
    系列号码 通径 安装形式 阀体材料 系列 密封物 管道连接 附加说明
    DV:节流截止阀
    DVR:单向节流截止阀
    06:6 08:08
    10:10 12:12
    16:16 20:20
    25:25 30:30
    40:40
    -:管道直接安装
    S:面板安装
    1:钢
    2:黄铜
    3:不锈钢
    1X:10至19系列(10-19系列内部结构和连接尺寸相同) M:矿物油密封(HL,HLP)按DIN51524
    V:磷酸酯密封(HFD-R)
    2:公制
    无标记:英制
    其它细节用文字说明
    技术参数:
    一般参数
    安装位置 可选择
    规格 6 8 10 12 16 20 25 35 40
    重量 DV型 0.12 0.25 0.40 0.7 1.2 2.1 2.8 3.5 5.5
    重量 DRV型 0.13 0.30 0.45 0.8 1.3 2.4 3.5 4.6 7.7
    液压参数 铜 Mpa 35
    液压参数 黄铜 Mpa 15
    液压参数 不锈钢 Mpa 35
    单向阀开启压力 Mpa 0.05
    流量 见特性曲线
    油液 矿物油(HL,HLP)按DIN51542(HL,HLP);
    磷酸酯(HFD-R)
    温度范围 °C -20至+100
    粘度 mm2/s 2.8至500
    油液清洁度 允许的最高油液污染度按NAS1638,9级,
    因此我们推荐使用最小过滤比β10≥75
    外形尺寸:

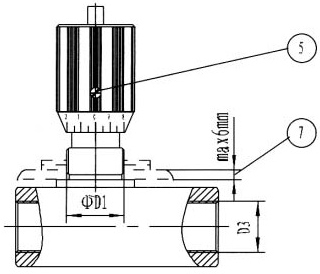

    DV/DRV型1×系列节流截止阀和单向节流截止阀 DV/DRV型1×系列节流截止阀和单向节流截止阀
    1 逆时针旋转使流量增加,顺时针旋转使流量减少
    2 节流阀完全打开
    3 节流关闭
    4 重复调节时用的彩色刻度
    5 固定设定流量的螺钉
    6S=19
    7 嵌板的厚度

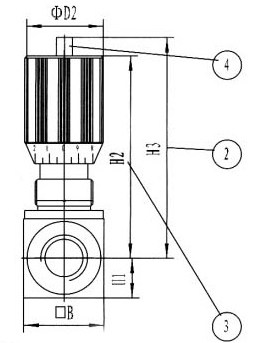

    DV/DRV型1×系列节流截止阀和单向节流截止阀 DV/DRV型1×系列节流截止阀和单向节流截止阀
    规格 ⌊B ØD1 ØD2 D3 D3 D4 H1 H2DV H2DRV H3DV H3DRV L1DV L1DRV L2DV L2DRV
    6 16 13 24 G1/8 M10×1 M12×1.25 8 50 50 55 55 19 26 38 45
    8 25 19 29 G1/4 M4×1.5 M18×1.5 12.5 65 65 72 72 24 33.5 48 55
    10 30 19 29 GG3/8 M18×1.5 M18×1.5 15 67 67 74 74 29 41 58 65
    12 35 23 38 G1/2 M22×1.5 M22×1.5 17.5 82 82 92 92 34 44 68 73
    16 45 23 38 G3/4 M27×2 M22×1.5 22.5 96 96 106 106 39 57 78 88
    20 50 38 49 G1 M33×2 M33×1.5 25 128 128 145 145 54 77 108 107
    25 60 38 49 G1 1/4 M42×2 M33×1.5 30 133 133 150 150 54 77 108 143
    30 70 38 49 G1 1/2 M48×2 M33×1.5 35 138 142 155 159 54 108 108 143
    40 90 38 49 G 2   M33×1.5 45 148 148 165 165 65 130 180 165
    板式阀的外形尺寸:
    DV/DRV型1×系列节流截止阀和单向节流截止阀 DV/DRV型1×系列节流截止阀和单向节流截止阀
    DV/DRV型1×系列节流截止阀和单向节流截止阀 DV/DRV型1×系列节流截止阀和单向节流截止阀
    注:DVP与DRVP型安装连接尺寸一致
    规格 A B C D E F G H J K L
    DRVP-6 63 58 8 11 6.6 16 24 -- 19 41.5 43
    DRVP-8 79 72 10 11 6.6 20 29 -- 35 63.5 65
    DRVP-10 84 77 12.5 11 6.6 25 29 -- 33.5 70 72
    DRVP-12 106 96 16 11 6.6 32 38 -- 38 80 84
    DRVP-16 128 118 22.5 14 9 45 38 38 76 104 107
    DRVP-20 170 153 25 14 9 50 49 47.5 95 127 131
    DRVP-25 175 150 27.5 18 11 55 49 60 120 165 169
    DRVP-30 195 170 37.5 20 14 75 49 71.5 143 186 190
    DRVP-40 220 203 50 20 14 100 49 67 133.5 192 196

    规格 M N O P R S T U V W SW 重量
    DRVP-6 28.5 41.5 1.6 16 5 9.8 6.4 7 13.5 M12×1.25 -- 0.26
    DRVP-8 33.5 46 4.5 25.5 7 12.7 14.2 7 31 M18×1.5 -- 0.50
    DRVP-10 38 51 4 25.5 10 15.7 18 7 29.5 M18×1.5 -- 0.80
    DRVP-12 44.5 57.5 4 30 13 18.7 21 7 36.5 M22×1.5 -- 1.10
    DRVP-16 54 70 11.4 54 17 24.5 14 9 49 M22×1.5 -- 2.50
    DRVP-20 60 76.5 19 57 22 30.5 16 9 49 M33×1.5 19 3.90
    DRVP-25 76 100 20.6 79.5 28.5 37.5 15 11 77 M33×1.5 19 6.70
    DRVP-30 92 115 23.8 95 35 43.5 15 13 85 M33×1.5 19 11.0
    DRVP-40 111 140 25.5 89 47.5 57.5 16 13 64 M33×1.5 19 17.5

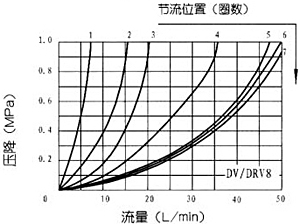

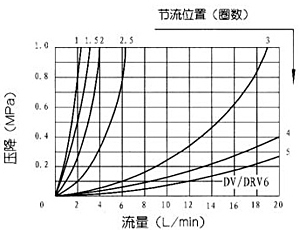

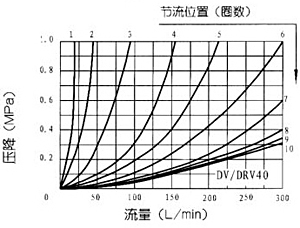

    特性曲线:

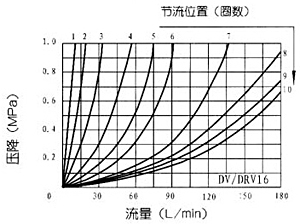

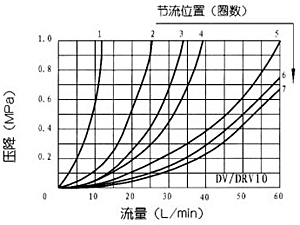

    DV/DRV型1×系列节流截止阀和单向节流截止阀 DV/DRV型1×系列节流截止阀和单向节流截止阀

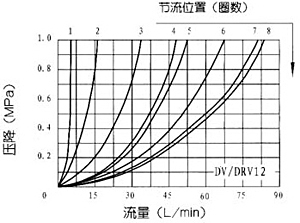

    DV/DRV型1×系列节流截止阀和单向节流截止阀 DV/DRV型1×系列节流截止阀和单向节流截止阀

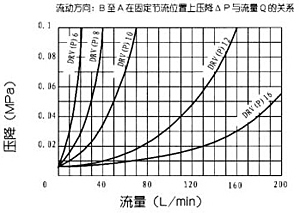

    DV/DRV型1×系列节流截止阀和单向节流截止阀 DV/DRV型1×系列节流截止阀和单向节流截止阀

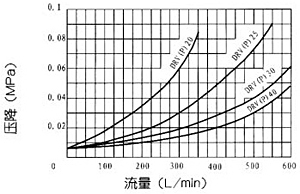

    DV/DRV型1×系列节流截止阀和单向节流截止阀 DV/DRV型1×系列节流截止阀和单向节流截止阀
    结构图:

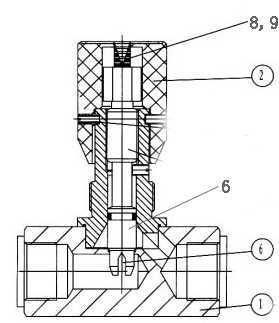

    DV/DRV型1×系列节流截止阀和单向节流截止阀 DV/DRV型1×系列节流截止阀和单向节流截止阀
    功能说明:
    DV型节流截止阀和DRV型单向节流截止阀是一种比较简单而又精确地调节执行器速度的流量控制阀,完全关闭时它可 充当截止阀。DRV型阀又可允许油液反向自由回流。它们一般由阀体(1);带有锁定装置(3)的调节手柄(2) 和节流阀芯(6)组成。调节手柄逆时针旋转,流量增大。调节手柄顺时针旋转,流量减小,直至完全关闭。 调节手柄处设有刻度标记及表示开度大小三角箭头在阀芯顶部设有彩色标记(8;9),作开度位置的参考,一。 旦流量设定后,用锁定螺钉(3)锁定。
