DB	6	k	1	4X	5	Y	V	*
系列号码	通径	形式	调节形式	系列	设定压力	控制油的供排方式	密封物	附加说明
先导溢流阀	6：6 10:10	K:插装式	1：调节形式 2：调节手柄 3：带六角锁定螺母和防护帽的螺钉 7：带刻度旋钮	4X：40至49系列 （40-49系列 内部结构和连接尺寸相同）	5:5Mpa 10:10Mpa 20:20Mpa 31.5:31.5Mpa	Y：内供外排	无标记：丁腈橡胶密封使用于符合DIN51524的矿物油（HL，HLP） V：氟橡胶密封适用于磷酸脂（HFD-R）	附加说明
注：H钥匙在定货型号008158中包括

通径	6	10
油液	矿物油（HL，HLP）按DIN51524 磷酸脂（HFD-R）
油液温度范围 °C	-20至+80（对氟橡胶密封件）
粘度 mm2/s	10至800
油液清洁度	油液最高污染度按NAS1638第9级。 推荐过滤器最小过滤精度为β10≥75
工作压力 MPa	至3.15
设定压力 Mpa	至5；至10；至20；至31.5
最大流量 L/min	至60	至100
重量 kg	大约0.15	大约0.2

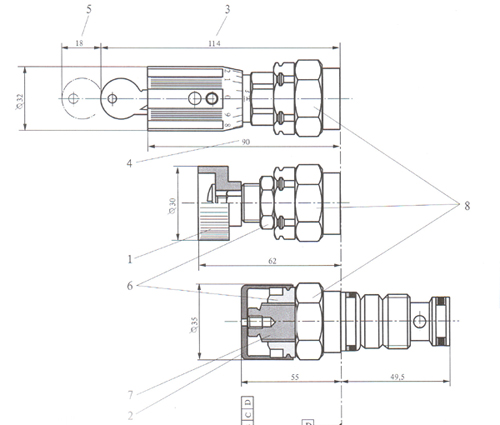

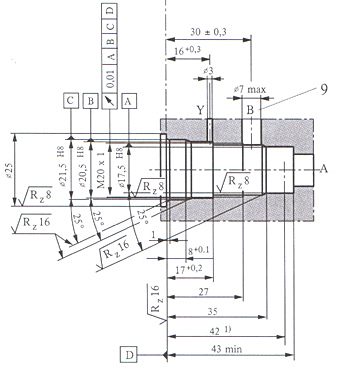

1 调节型式“1” 2 调节型式“2” 3 调节型式“3” 4 调节型式“7” 5 拔出钥匙的空间	6 锁紧螺母S=24 7 六角S=10 8 六角S=24 拧紧扭矩50Nm B口按要求沿园周布置 1)配合深度

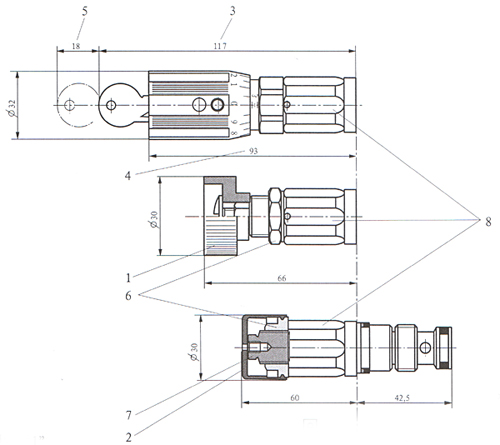

1 调节型式“1” 2 调节型式“2” 3 调节型式“3” 4 调节型式“7” 5 拔出钥匙的空间	6 锁紧螺母S=24 7 六角S=10 8 六角S=30 拧紧扭矩50Nm B口按要求沿园周布置 1)配合深度

该曲线在零压下对外部控制油泄油测得。对于内部控制油回路，把B口压力加到所示值上

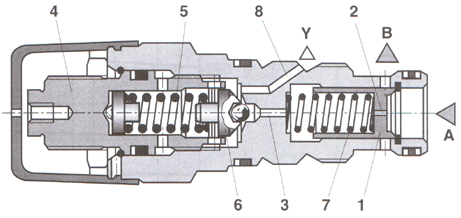

DB...K...型先导式溢流阀，用于油路块安装。它们用于限制系统压力。由于调节元件（4）设定系统压力。
在静态位置，阀关闭。A口压力作用于阀芯（1）。此时，压力经节流孔（2）作用在阀芯（1）弹簧加载侧，经节流孔 （3）到达先导阀芯（6）。当A口压力上升超过弹簧（5）设定压力时，先导阀芯（6）开启。油液从阀芯（1）的弹簧 加载侧，节流孔（3）和通路（8）流入T（Y）口。进而产生压降而推动阀芯（1），这就是导致油口A与连通，确保弹 簧（5）设定压力保持不变。控制油经T（Y）口从两侧弹簧腔与外部回油。
