H-

4WEH

H

*

4x

O

6A

W2020-50

N

E

S

Z4

/

B10

Po.45

D1

V

*

工作 压力

系列 号码

复位 形式

机能 符号

系列

复位 导阀

连接 形式

电压

手动 按钮

控制 油供 排型 式

换向 时间 调节 器

方型 插头

附加 装置 号（ 见附 加装 置图）

阴尼 器尺 寸

带预 压阀

定比 减压阀

矿物 油

附加 说明

无标 记: 28Mpa H-: 35Mpa

WEH16型 电液动 换向 阀

无标 记： 弹簧 复位 或对中 H： 液压 复位 或对中

见下

60： 系列 60-69

当先 导阀 是用 两个 电磁 铁的 二位 阀，主阀 是液 压复 位， 这时 当导 阀 O:无 复位 导阀 OF： 无， 但带 定位器 （O 和OF 不适 用于 Y）

湿式 电磁 先导 阀 6A： 螺钉 连接 电磁 阀 6E: 螺纹 连接 电磁 阀

G24： 交流 电压: 24V W220 -50： 交流 电压 220V; 频率 50Hz W220R： 用直 流电 磁铁, 使用 与 频率 无关 的交 流电 压: 110V 其它 电压 见电 气部 分

N： 带 无标 记： 不带

无标 记: 外供 外排 E： 内供 外排 ET： 内供 内排 T外供 内排 (对 于 液压 对中 的 三位 阀 不能 使用 T、 ET 形式)

无标 记： 不带 S： 带， 进口 节流 S2:带， 出口 节流

Z4: 方型 插头 Z5L： 方型 插头 带灯

见下

无标 记： 不带 插入 式阻 尼器 B08: 带阻 尼器 0.8mm B10: 1.0mm B12: 1.2mm B15: 1.5mm

无标 记： 不 P0.45 带， 开启 压力 0.45Mpa

无标 记： 不带 D1 ：带（ 减压 比： 1：0.66 ）

无标 记： 矿物 油 V： 磷酸 脂

其它 细节 用文 字说 明

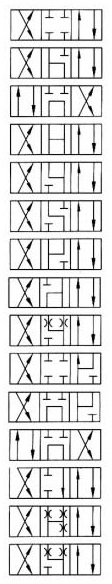

三位阀型号	滑阀机能	机能符号	过渡机能符号
4WEH...E.../...	E
4WEH...F.../...	F
4WEH...G/.../...	G
4WEH...J/.../...	J
4WEH...L/.../...	L
4WEH...M/.../...	M
4WEH...P/.../...	P
4WEH...Q/.../...	Q
4WEH...R/.../...	R
4WEH...S/.../...	S
4WEH...T/.../...	T
4WEH...U/.../...	U
4WEH...V/.../...	V
4WEH...W/.../...	W

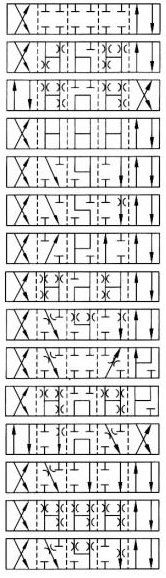

三位阀简化的机能符号 注：1、仅WEH16有S型机能 2、每种三位机能可派生出两种二位机能（电磁铁在A端的或在B端的）。

二位阀简化的机能符号
二位阀详细的机能符号			注：...H.../O和...H...OF不适用于Y
滑阀机能	C	D	K	Z	Y
滑阀机能符号
过渡状态机能符号

Y=外部X=内部	用弹簧对中位的阀	用液压对中位的阀
X=内部Y=外部
X=内部Y=外部
X=外部Y=内部

A 4WEH...H .../(弹簧复位型简化符号)    (由三位阀派生的二位阀,电磁铁在A端或B端)      B
A 4WEH...H .../(液压复位型简化符号)    (由三位阀派生的二位阀,电磁铁在A端或B端)      B

液压部分
最高工作压力：P.A.B至31.5Mpa
T口 (Mpa)	控制油外排	31.5
T口 (Mpa)	控制油内排	直流16 交流10
Y口 (Mpa)	控制油外排	直流16 交流10
最小控制压力(Mpa)	控制油内供 控制油内供 (不适于C.Z.F.G.H.P.T.V)	三位阀 1 弹簧复位的二位阀1 液压复位的二位阀0.7
最小控制压力(Mpa)	控制油内供(适于C.Z.F.G.H.P.T.V)	0.45
最大控制压力(Mpa)		25
液体介质		矿物油,磷酸酯油
温度范围(°C)		-30至+80
粘度范围 (mm2/s)		2.8至500
切换过中控制流量(cm3)		三位阀2.04 二位阀4.08
阀从零位到切换位置的总切换时间(交流和直流)
控制压力(Mpa)		-7		-14		-21		-25
三位阀(ms)		30	65	25	60	20	55	15	50
二位阀(ms)35		35	80	30	75	25	70	20	65
阀从零位到切换位置的总切换时间
三位阀 (ms)		30
二位阀(ms)		35	40	30	35	25	30	20	25
最短切换时间的流量		约35(L/min)
安装位置		液压复位的HC.HD.HK.HZ.HY应水平安装 其余任意
重量 (kg)	单电磁铁阀	6.4
重量 (kg)	双电磁铁阀	6.8
重量 (kg)	铁向时间调节器	0.8
重量 (kg)	定比减压阀	0.5
电气部分
电压类别		直流电压				交流电压
电压		12.24.42.60.96.110 180.195.220				42.110.127.220用50Hz 120.220用60Hz
功率(W)		26
吸持功率(VA)						46
超动功率(VA)						130
运行状态		连续
环境温度范围（°C）		至+50
线圈温度范围（°C）		至+150
保护型式符合DIN40050		IP65

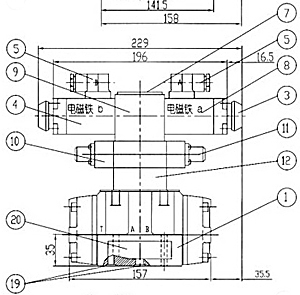

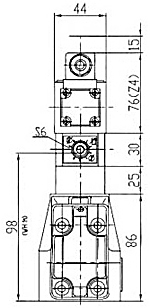

1 主阀 2 二位阀,一个电磁铁和插头Z4 3.电磁铁a 4 电磁铁b 5.插头颜色：灰色 5.插头颜色：黑色 6.取下电磁铁所需空间 7.先导阀标牌 8.手动按钮	9.双电磁铁二位阀、双电磁铁三位阀 10.换向时间调节器 11. 换向时间调节器的节流口“全开” 12.减压阀 13.主阀油口布置（阀安装面） 14.先导油口布置 15.A，B，P和T口的O形圈， 12×2;X和Y的O形圈子0.82×1.78 16.整阀标牌
安装连接尺寸连接底板：G534/02;G535/01；G536/01;G536/02

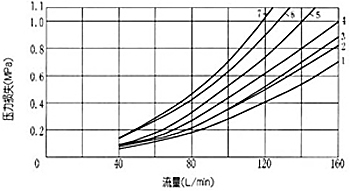

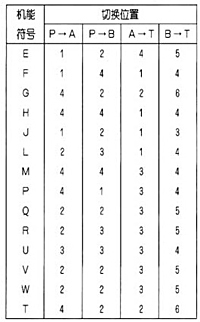

当阀在中间位置时 各流方向的过流面积
通径	机能	过渡面积(mm2)
		P→A	P→B	A→T	B→T
WEH10	Q	--	--	13	13
WEH10	V	13	13	13	13
WEH10	W	--	--	2.4>	2.4

由于粘附效应影响到阀的换向性能。为达到许用的最大限度流量而不影响性能，建议在系统中使用25m全流量过滤器。作用 在阀体内部的液动力也影响阀的换向性能，因此不同的滑阀机能有着不同的功率极限值，如果只需一个流动方向，例如将 四通的A口或B口堵死，作为三通阀使用时，则在严重的情况下将大大降低流量。

三位阀 弹簧对中
流量(L/min)	Mpa
流量(L/min)	20	25	31.5
E,J,L,M,Q,U; W,R,V	160
H	160	150	120
G,T	160		140
F,P	160	140	120
主阀有复位弹簧的二位阀
C,D,K,Z,Y	160

二位阀 主阀无弹簧
流量(L/min)	Mpa
流量(L/min)	20	25	31.5
HC HD HK HZ HY	160
HC.../O HD.../O HK.../O HZ.../O	160
HC.../OF... HD.../OF... HK.../OF... HZ.../OF...	160

弹簧对中的电液换向阀结构图
1-主阀体 2-主阀芯 3-复位弹簧 4-先导电磁阀 5-电磁铁 6-弹簧腔 7-控制油进油道 8-手动按钮

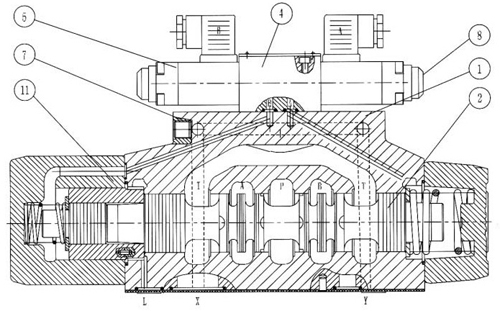

液压对中的电液换向阀结构图
1-主阀体 2-主阀芯 4-先导电磁阀 5-电磁铁 7-控制油进油道 8-手动按钮 9-定位套
供排结构图
换向时间调节器
1-主阀 4-导阀 11换向时间调节器（Z2FS6） 12-出口节流 13-进口节流 14-调节螺栓SW6 15-密封圈挡板 16-固定螺栓GB70-85-10。9，带换向时间调节器的M5×80;带定比减压阀的M5×75； 不带换向时间调节器和定比减压阀的M×50扭矩8.3Nm

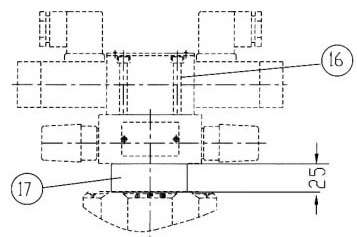

定比减压阀
1-主阀 4-导阀 11换向时间调节器（Z2FS6） 17-定比减压阀结构图 18-螺钉M5×105GB70-85-10.9

弹簧对中的电液换向阀结构说明
WEH型电液换向阀是用电磁阀为先导控制的换向阀，它采用板式连接，其连接尺寸符合DIN24340标准。它有许多不同的 性能和附加装置可供选择。
先导控制用的电磁阀有湿式交流或直流的；带或不带手动按钮，主阀采用弹簧封中和弹簧复位或液压对中和液压复位； 带或不带换向时间调节器；带或不带主阀行程调节器或者主阀芯终端位置指示器；在主阀内呆装预压插入式阻尼器；在 工作压力超过25Mpa时可安装减压阀，这种阀共有19种标准型机能。

液压对中的电液换向阀结构说明
WEH型电液换向阀是用电磁阀作为先导控制的滑阀式换向阀。用于控制液流的通断和流动方向。
该阀主要由主阀体（1）、主阀芯（2）、一个（或两个）复位弹簧带一个（或两个）电磁铁的先导电磁阀组成。
主阀芯（2）借助于弹簧力或液压力保持在中间位置。先导电磁阀可选择湿式交流或直流的电磁铁（5）先导电磁 阀可控制主阀的换向控制油的供给和排出共有4种型式，见机能图。
下面对各种型式阀的说明：
主阀是弹簧对中式的三位四通换向阀
主阀芯是（2）是由两个弹簧（3）保持在中间位置上，两个弹簧腔通过先导电磁阀（简称导阀）与油箱相通。控制油经 管通（7）进入到导阀（4）中，当导阀换向（导阀的一个电磁铁通电）时压力油作用在主阀芯两端中的一个端面上。推 动主阀芯移动接通相应的油口，从而改变液流的流动方向。
当电磁铁断电时，导阀芯回到初始位置上（脉冲式阀除外），两弹簧腔（6）通过导阀与油箱相通，在弹簧力的作用下主阀芯（2） 回到中间位置上，弹簧腔中油经导阀通过外排口Y或内部通道T排出。

供排结构说明
主阀芯是液压对中的三位四通阀。
在这种结构中，压力同作用在主阀芯（2）的两个端面上，由一个定位套使主阀芯定位，保持在中间位置上。
如果主阀芯的一端卸荷，则主阀芯在另一端压力作用下移到工作位置，从而改变了油流的方向。卸荷端的油经导阀 进入Y通关系密切排出。内泄油从L口直接回油箱。
二位四通换向阀（这种阀共有四种不同的结构型式）
1.4WEH.../...型；
这种阀的导阀和主阀各有一个复位弹簧，靠弹簧力来复位。
2.4WEH...H.../...型；
这种阀导阀有一个复位弹簧，使导阀芯处在初始位置上，主阀芯是通过压力油的作用来换向的。
3.4WEH...H.../O...型；
这种阀导阀有两个电磁铁。在导阀和主阀里都没有复位弹簧，这样就分别用电磁铁和压力油使导阀芯和主阀芯换向 换向。因此就必须总有一个电磁铁工作状态下。
关于插入式阻尼器：
为限制进入导阀中的流量，可在导阀的P腔安装插入式阻尼器（具体规格见型号说明）。

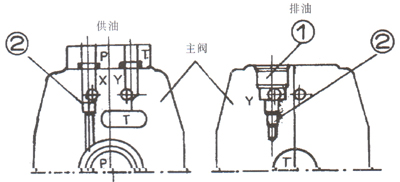

控制油内供与外排的转换说明：
(1)内供与外供转换：
主阀体顶上P孔中有M6螺钉为外供，拆下M6螺钉为内供。
(2)内排与外排转换：
卸去螺塞，装上M6螺钉为外排，拆下M6螺钉为内排。
注:假如是液压对中的三位四通换向阀其使用压力如超过功率极限规定的情况时,必须半将控制压力提高一些,当工 作压力P=35Mpa,流量Q="300L/min时,控制压力需要1.6Mpa

换向时间调节器的结构说明
为了调节主阀的换向速度，在导阀和主阀之间可安装一个叠加式单向节流阀，用它控制从导阀进入 到主阀芯两端> 的供油量，从而改变主阀的换向速度。
调节螺栓顺时针旋转主阀换向时间长,反之主阀换向时间短。
这个叠加式单向节流阀节流方式有进口节流和出口节流两种。若从进口节流改为出口节流时，只要将阀绕长轴旋转 180后重新装上导阀即可。

定比减压阀
当控制压力超过25Mpa时必须使用定比减压阀,减压比1:0.66
在安装定比减压阀后,技术规格上最小的控制压力必须提高1/0.66=1.515倍。
调节螺栓顺时针旋转主阀换向时间长,反之主阀换向时间短。
当控制油内排时,同时又用预压阀(P0.45)并且控制压力减少到0.3Mpa时,就不能再使用定比减压阀。
