    ZDR6D叠加式减压阀
    1、安装面按DIN24340,A型 ISO4401和CETOP-RP121H
    2、叠加式结构
    3、4种压力范围
    4、4种调节型式:调节手柄、带内六角锁紧螺母和防护帽的螺钉;带刻度可锁旋钮;带刻度定旋钮
    5、可选单向阀(VA,VB)
    6、可选压力表接口
    7、通径6和10。
    8、压力至31.5MPa。
    9、流量至100L/min。
    型号说明:
    z DR 10 V A 4 3X 5 Y M V *
    形式 系列型号 通径 式样 减压口 调节形式 系列 最高二次压力 控制油的方法 带不带单向阀 液压油形式 附加说明
    叠加式 减压阀 6:6
    10:10
    先导式 A:A2
    B:B2
    P:P1
    4:调节手柄
    5:带六角锁定螺母和防护帽的螺钉
    6:带刻度的锁旋钮
    7:带刻度旋钮
    3X:30至39系列
    (30-39系列内部结构与连接尺寸相同)
    5:5Mpa
    10:10Mpa
    20:20Mpa
    31.5:31.5Mpa
    Y:内供外排 无标记:带(对VP型不可能)M:无单向阀 无标记:矿物质液压油
    V:磷酸脂液压油
    附加说明
    技术参数:
    油液
    油液温度范围 °C -30至+80(对丁腈橡胶密封件)
    -20至+80(对氟橡胶密封件)
    粘度 mm2/s 10至800
    油液清洁度 油液最高污染度按NAS1638第9级。
    推荐过滤器最小过滤精度为Β10≥75
    设定压力 Mpa 至5;至10;至20;至31.5
    进口压力(油口A1,B1,或P2) Mpa 至31.5
    减压压力(油口A2,B2或P1) Mpa 至31.5
    背压压力(油口TA(Y),TB(Y)) Mpa 至16
    流量 L/min 至60
    重量 VA和VP型 kg 大约1 大约2.3
    重量 VB型 kg 大约1.3 大约2.7

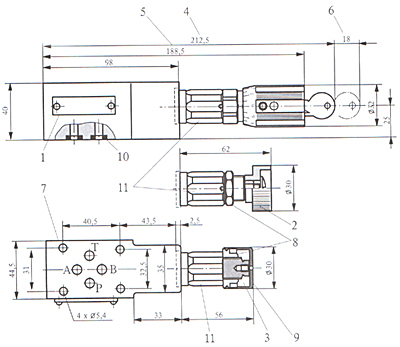

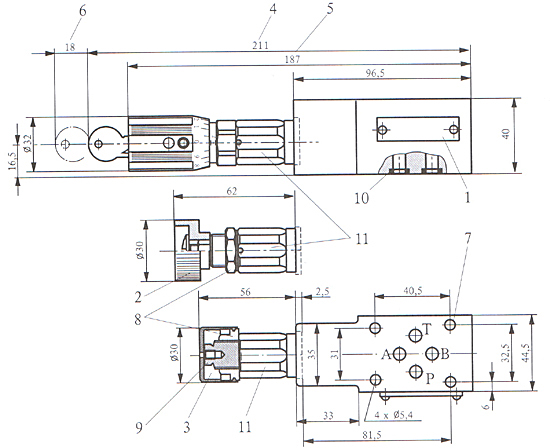

    外形尺寸(A):
    型号ZDR6VA..4X/...
    ZDR型3×系列叠加式先导减压阀
    1.标牌
    2 调节形式“4”
    3 调节形式“5”
    4 调节形式“6”
    5 调节形式“7”
    6 拔出钥匙的空间
    7 阀的安装孔
    8 锁紧螺母S=24
    9 内六角S=10
    10 O型圈9.25×1.78
    适用于油口A2,B2,P2,T2
    11 外六角S=24
    拧紧扭矩50Nm
    阀的固定螺钉
    M5 GB70-85-10.9
    型号ZDR6VP..4X/..和ZDR6VP..4x/..
    ZDR型3×系列叠加式先导减压阀
    ZDR型3×系列叠加式先导减压阀

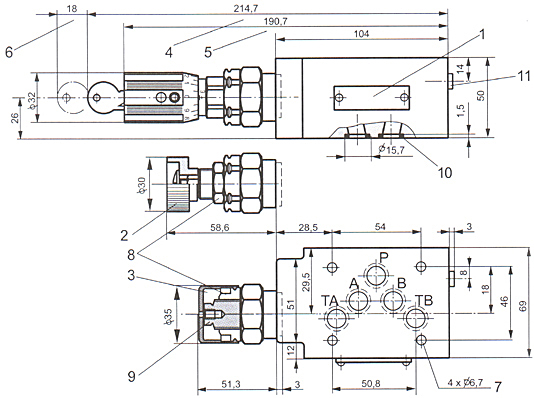

    外形尺寸(B):
    ZDR10VA..3X/.. 和ZDR10VP..3X/...
    ZDR型3×系列叠加式先导减压阀
    1.标牌
    2 调节形式“4”
    3 调节形式“5”
    4 调节形式“6”
    5 调节形式“7”
    6 拔出钥匙的空间
    7 阀的安装孔
    8 锁紧螺母S=24
    9 内六角S=10
    10 O型圈13×2
    适用于油口A2,B2,P2,TA2(Y),TB2(Y)
    11 压力表接口M10×1
    内六角S=5
    阀的固定螺钉
    M6 GB70-85-10.9
    拧紧扭矩15.5Nm
    ZDR10VB..3X/..
    ZDR型3×系列叠加式先导减压阀 ZDR型3×系列叠加式先导减压阀
    特性曲线:
    ZDR型3×系列叠加式先导减压阀 ZDR型3×系列叠加式先导减压阀
    ZDR型3×系列叠加式先导减压阀 ZDR型3×系列叠加式先导减压阀
    ZDR型3×系列叠加式先导减压阀 1. P2至P1 (型号VP)
    2. A1至A2 (型号VA)
    3. B1至B2 (型号VB)
    6. δP=5MPa
    7. δP=25MPa
    取决于系统阻力
    最低设定压力对四种设定压力都有效

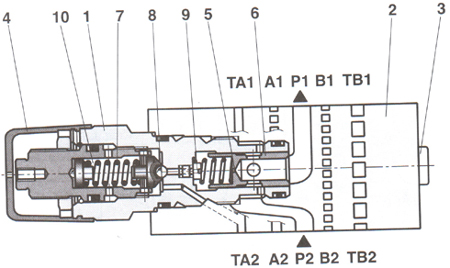

    结构图:
    ZDR型3×系列叠加式先导减压阀
    功能说明:
    ZDRV型叠加式先导减压阀。用于回路中压力降低。它由插装减压阀(1)阀体(2)组成。由调节元件(4)设定减压 压力。
    在静态位置阀常开。油液可自由从油口P2流向油口P1,当P1腔建立起压力的同时,压力油通过阻尼器(5)作用于主阀 (6)有弹簧一侧的端面。该压力还经阻尼孔(9)作用于先导阀芯(8)上。当油口P1的压力超过弹簧(7)的设定 压力时,先导阀芯(8)被打开,主阀芯有弹簧一侧油流入弹簧腔(10)并进入T口。于是主阀芯上形成一个压力 恒定。
    “VA”和“VB”型。
    “VA”为A腔减压,“VB”为B腔减压。为了使从油口A2→A1,或B2→B1的油液自由流动。可以装入一个可选 项的单向阀。(“VP”型无此功能)
    一个可选的压力表接口(3)允许对二次压力进行监测。
