S	V	10 10	P	A	1	4X	2	V	*
系列号码	泄油口	订货号（G P）	底板安装	释压特征	开启压力	系列	公制	氟橡胶密封	附加说明
SV和SL型 6 ×液控单向阀	V:有 L:无	见订货号	P：底板安装 G：螺纹连接	A：有释压特征 B：无释压特征	1 2 3 4 开启压力 （见ΔP-Q曲线）	4X：40-49系列 (40-49系列内部结构和连接尺寸相同)	无标记：英制 2：公制	无标记：丁腈橡胶密封 适用矿物油 （HL，HLP） V：氟橡胶密封 适用磷酸脂 （HTD-R）

订货号		通径
G	P
10	10	10
15	--	16
20	20	20
25	--	25
30	30	30

一般参数
规格		10	16	20	25	32
重量	板式（kg）	1.8		4.7		7.8
重量	管式(kg)	2.1	5.4	5.4	10	10
安装位置		可选择
流动方向		打开由A至B，液控操作时由B至A
液压参数
工作压力Mpa		0.5至31.5
控制压力Mpa		0.5至31.5
控制流量 油口X cm3		0.1	0.2	0.3	0.5	19.27
控制流量 油口Y（仅SL型）cm3		0.1	0.2	0.3	0.5	17.5
控制面积	面积A1 cm2	1.33	3.46	3.46	5.72	5.72
控制面积	面积A2cm2	0.33	0.7	0.7	1.33	1.33
控制面积	面积A3cm2	3.8	10.17	10.17	16.61	16.61
面积A4cm2	0.79	1.13	1.13	1.54	1.54
油液		矿物油（HL，HLP）按DIN51524 磷酸酯（HFD-R）
油液温度范围°C		-30至+80（用丁腈橡胶密封件）
油液温度范围°C		-20至+80（氟橡胶密封件）
粘度mm2/s		2,8至500
油液清洁度		油液最高污染度按NAS1638第9级 推荐过滤器最小过滤精度Β10≥75

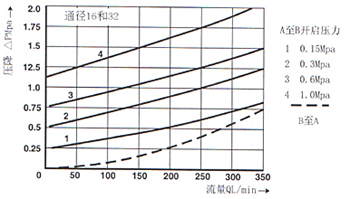

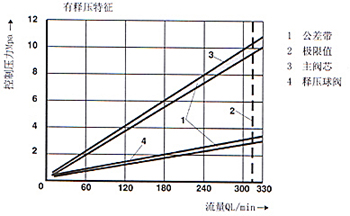

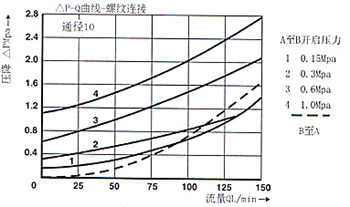

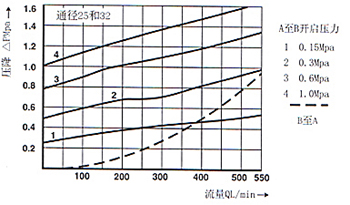

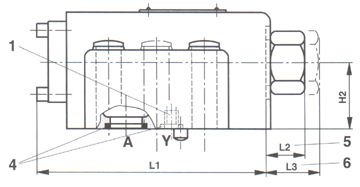

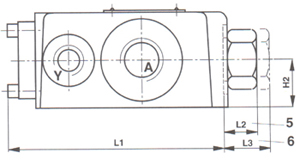

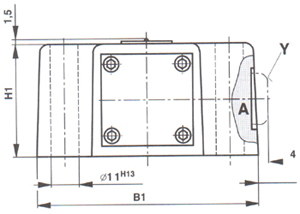

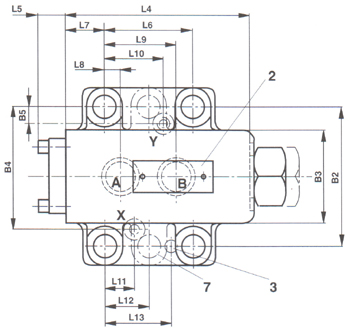

1 油口Y用于“SL”型阀（在“SV”型阀中堵住此口） 2 标牌 3 定位销 4 “O”形图9.25×1.78(油口A，B，X，Y) 5 开启压力为“1”“2”“3”的阀的尺寸 开启压力为“4”尺寸 7 阀的安装孔	底板 G431/01(G1/4 M14×1.5) B 342/01(G3/8 M18×1.5) G 502/01(G1/2 M22×1.5) 底板按数据活页RC45052 阀固定螺钉 M5×50 GB70-85-10.9 拧紧扭矩8.9NM

型号	通径	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10
SV	10	100.8	15.5	15.5	87.8	13	42.9	18.5	7.2	35.8	--
SV	20	135	17.7	47.7	117	18	60.3	27.5	11.1	49.2	--
SV	32	156.1	36.1	46.1	134	22.1	84.2	39	16.7	67.5	--
SL	10	100.8	15.5	15.5	87.8	13	42.9	18.5	7.2	35.8	21.5
SL	20	135	17.7	47.7	117	18	60.3	27.5	11.1	49.2	39.5
SL	32	156.1	36.1	46.1	134	22.1	84.2	39	16.7	67.5	59.5

型号	通径	L11	L12	L13	B1	B2	B3	B4	B5	H1	H2	H3
SV	10	21.5	--	31.8	84	66.7	44	58.8	--	51	29	36
SV	20	20.6	--	44.5	100	79.4	61	73	--	70	37	55
SV	32	24.6	42.1	62.7	118	96.8	75	92.8	--	85	42.5	70
SL	10	21.5	--	31.8	84	66.7	44	58.8	7.9	51	29	36
SL	20	20.6	--	44.5	100	79.4	61	73	6.4	70	37	55
SL	32	24.6	42.1	62.7	118	96.8	75	92.8	3.8	85	42.5	70

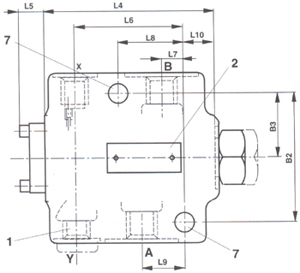

	1 油口Y用于“SL”型阀（在“SV”型阀中堵住此口） 2 标牌 3 定位销 4 “O”形图9.25×1.78(油口A，B，X，Y) 5 开启压力为“1”“2”“3”的阀的尺寸 开启压力为“4”尺寸 7 阀的安装孔

型号	通径	油口
		Ａ,B	X,Y
SV	10	G1/2 M22×1.5	G1/2  M14×1.5
SV	16	G3/4 M27×2	G1/2  M14×1.5
SV	20	G 1 M33×2	G1/2  M14×1.5
SV	25	G 1 1/4 M42×2	G1/2  M14×1.5
SV	32	G 1 1/2 M48×2	G1/2  M14×1.5
SL	10	G1/2 M22×1.5	G1/4  M14×1.5
SL	16	G3/4 M27×2	G1/4  M14×1.5
SL	20	G 1 M33×2	G1/4  M14×1.5
SL	25	G 1 1/4 M42×2	G1/4  M14×1.5
SL	32	G 1 1/2 M48×2	G1/4  M14×1.5

型号		L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	B1	B2	B3	H1	H2
SV	10	100.8	15.5	15.5	87.8	13	56.5	10.5	33.5	22.5	17.3	87	66.7	33.4	44	22
SV	16;20	133	17.7	47.7	115	18	74.5	17	50.5	36	27	105	79.4	39.7	68	34
SV	25;32	156.1	35.7	45.7	134	22.1	101	24	84	49	18	130	96.8	48.4	85	42.5
SL	10	100.8	15.5	15.5	87.8	13	56.6	10.5	33.5	22.5	17.3	87	66.7	33.4	44	22
SL	16;20	133	17.7	47.7	115	18	74.5	17	50.5	36	27	105	79.4	39.7	68	34
SL	25;32	156.1	35.7	45.7	134	22.1	101	24	84	49	18	130	96.8	48.4	85	42.5

SV和SL型液控单向阀可使液压开启而允许反向流动。此类阀用于有压液压回路部分隔离，即防止管路失效时负载下落及由于 阀芯的泄漏负载缓慢下降。它们的组成主要包括阀体（1）、阀芯（2）、压缩弹簧（3）和控制活塞（4）及一个可选的释压球阀（5）。
SV…(无泄油口)
油液可以由A至B自由流动。在相反方向，阀芯（2）被压缩弹簧和系统压力牢固地保持在其阀座上。
通过向控制口X提供压力，控制活塞（4）被推向右侧。这样阀芯（2）离开阀座而使汕液有B至A流动。
压力作用于控制活塞(4)时，为了确保阀开启，需要一定的最低控制压力。

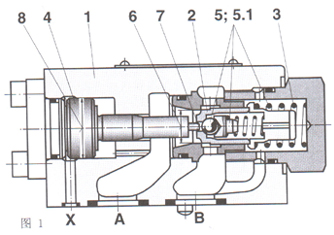

SV…A…及SL…A…型（释压特征），图1该阀装有一个附加的释压机构。当向X口提供控制压力时，控制活塞被推向右侧。首先 　球阀（5.1）离开其阀座，然后主阀（2）允许油液从B流向A。利用这种预开启特征，可以实现缸中困油平稳释压从而避免回路中的冲击。
SL型…(带泄油口)

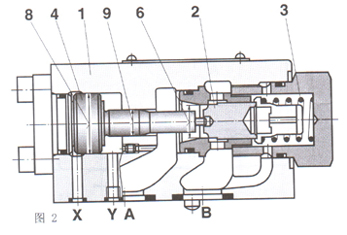

图2该阀的功能与SV型相同。不同之处在于增加了泄油口Y。此外控制活塞（4）的环形面积与A口隔离。来处A口的压力只作用于控制活塞（4）的面积 A4（9上）。
该阀用于开启后，Ａ口有茶载场合，而ＳＶ阀用于阀开启后Ａ口处于卸荷尔蒙场合。
