型号说明：
| Z2FS |
25 |
3X |
S |
V |
* |
| 系列号码 |
通径 |
系列 |
阀的节流形式 |
密封物 |
附加说明 |
| 叠加式双单向节流阀 |
25:25 |
3X：30至39系列
(30-39系列内部结构和连接尺寸相同) |
S：进口节流
S2：出口节流 |
无标记：丁腈橡胶密封，
适用于符合DIN51524的矿物油（HL，HLP）
V：氟橡胶密封
适用于磷酸酯（HFD-R） |
其它细节用文字说明 |
技术参数：
| 油液 |
矿物油（HL，HLP）按DIN51542（HL，HLP）；
磷酸酯（HFD-R） |
| 油液温度范围 °C |
-30至+80对丁腈橡胶密封件 |
| 油液温度范围 °C |
-20至+80对氟橡胶密封件 |
| 粘度 mm2/s |
2.8-380 |
| 油液清洁度 |
允许的最高油液污染度按NAS1638，9级，
因此我们推荐使用最小过滤比β10≥75 |
| 最大工作压力 Mpa |
31.5 |
| 最大流量 L/min |
360 |
| 重量 kg |
大约为8 |
图示符号：
 |
 |
| 1=阀侧 2=底阀侧 |

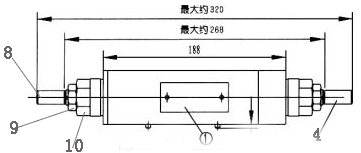

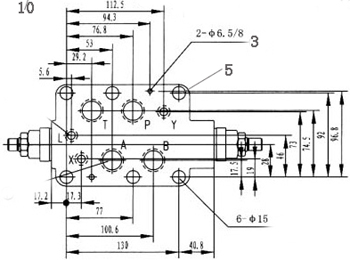

外形尺寸：
 |
 |
1 标牌
2 定位销
3 2定位销孔
4 改变流量开度的设定螺钉
逆时针旋转=流量变大
顺时针旋转=流量变小
5 6个阀的安装孔
6 O形圈27×3适用于油口A，B,P,T
|
7 O形圈19×3适用于油口X，Y,L
8 内六角螺母S=6
9 锁紧螺母S=22
10 螺母=32
阀的固定螺钉
M14 GB70-85-10.9
拧紧扭矩205Nm
|
 |
 |

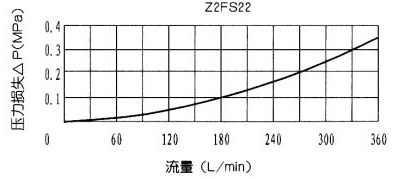

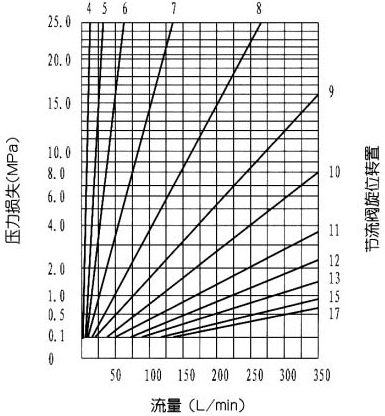

特性曲线：

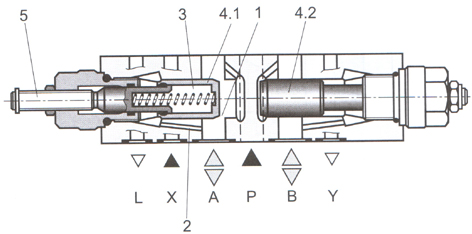

结构图：
功能说明：
Z2FS22叠加双单向节流阀，通过改变节流口断面大小来调节油路流量，实现流量控制，在反向时，液流直接通
过单向阀回油。
用于进口节流控制，油液从A口流入节流口（1）。同时油流经（2）孔流入节流阀芯（4.1）的加载侧，除弹簧力外存在的压力
把节流阀（4.1）保持在由调节螺钉（5）所设定的位置上，达到节流目的。当油流从B口流出时，压力油克服弹簧力。
打开节流阀芯（4.2），使该阀起单向阀作用，允许油液自由流动。流量控制型式分进口节流以S表示，出口节流以S2
表示可选不同的阀体来实现。
主流量控制叠加式双单向节流阀为了改变执行器的速度应安装于方向阀和底板之间。
